Цифровий магнітний датчик Холла KY-003 на 3144E / 44E

Опис

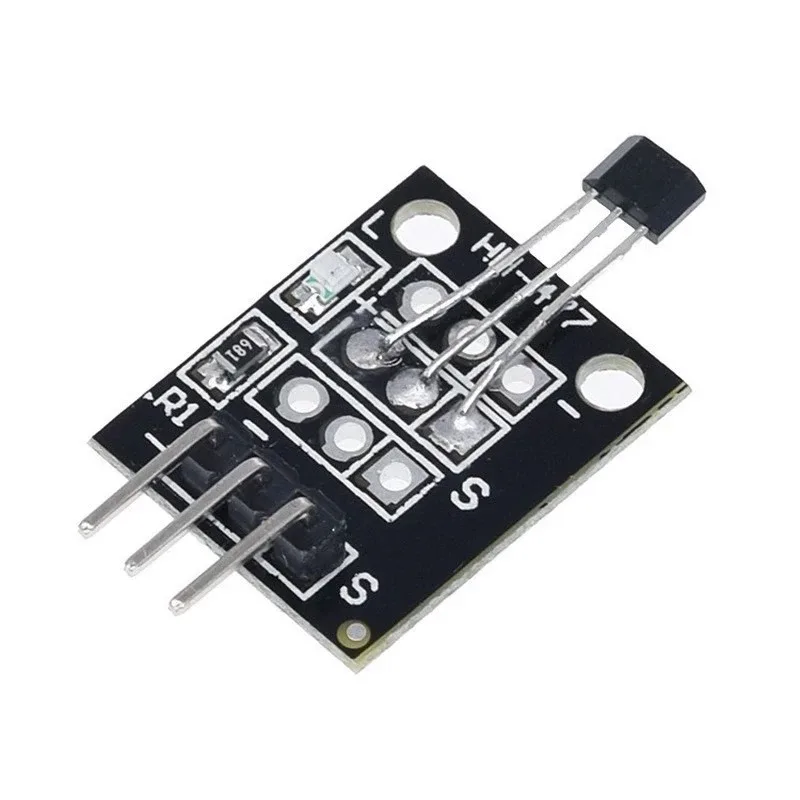

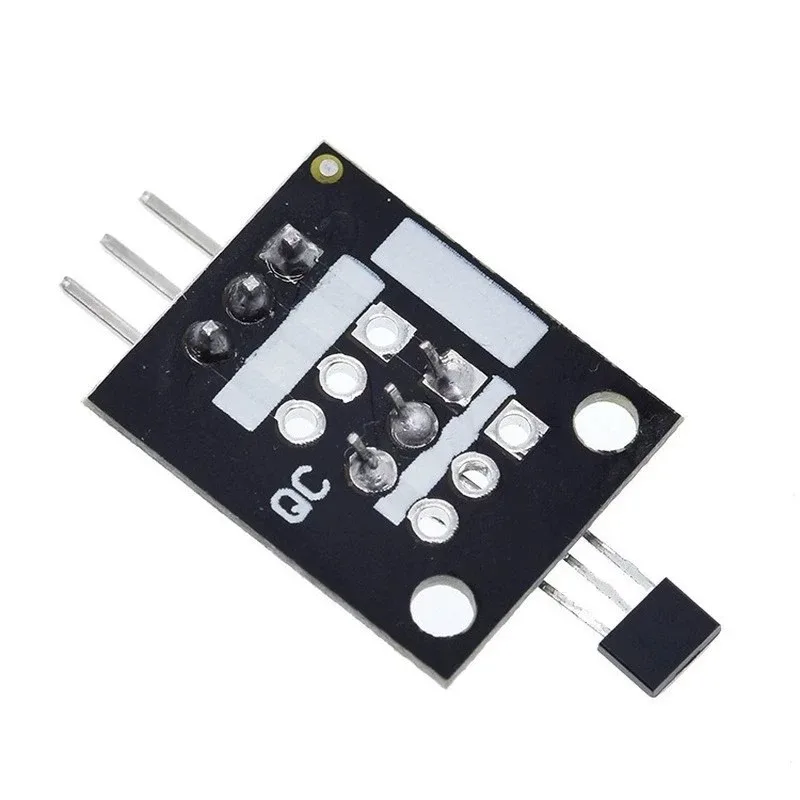

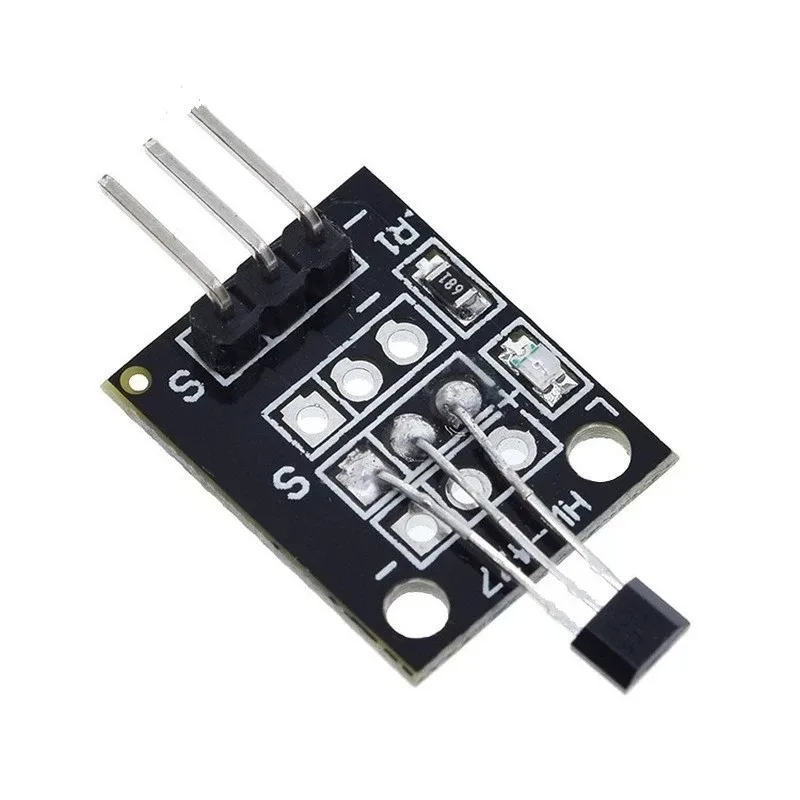

Цифровий магнітний датчик Холла KY-003 із чутливим елементом серії 3144E / 44E призначений для безконтактного виявлення магнітного поля. У разі зміни магнітного впливу датчик змінює стан цифрового виходу. Такий принцип дозволяє визначати наближення магніту, контролювати положення рухомої деталі або отримувати імпульси від обертового вузла із закріпленим магнітом. Чутливий елемент використовує ефект Холла; його внутрішня схема містить підсилювач, тригер Шмітта, температурну компенсацію та вихідний каскад із відкритим колектором. Вихід являє собою цифровий сигнал, а не аналогове значення магнітної індукції. Для числового вимірювання сили магнітного поля цей модуль не призначений. На платі встановлені датчик у трививідному корпусі, резистор і світлодіод. Для підключення передбачена триконтактна штирьова гребінка; сигнальний контакт позначений S. Розміри самої плати — 18,8 × 15 мм, виступні виводи та корпус чутливого елемента до цих розмірів не входять. У проєктах підрахунку обертів контролер обробляє послідовність імпульсів і розраховує швидкість з урахуванням кількості магнітів на один оберт. Відстань та орієнтацію магніту добирають під час налаштування конкретного механізму. До підключення потрібно перевірити допустиме живлення та узгодження виходу з логічними рівнями контролера; не визначайте призначення виводів лише за поворотом плати на фото.

Характеристики

Тип

Модуль магнітного датчика Холла

Модель

KY-003

Бренд

LXD

Чутливий елемент

3144E / 44E

Принцип роботи

Ефект Холла

Вихідний сигнал

Цифровий

Вихідний каскад датчика

Відкритий колектор

Контакт сигналу

S

Кількість контактів

3

Підключення

Штирьова гребінка

Елементи на платі

Датчик Холла, резистор, світлодіод

Розміри плати

18,8 × 15 мм
