Кругла плата захисту BMS HX-2S-A2 для Li-ion 2S 7,4 В / 8,4 В, 5 А

Опис

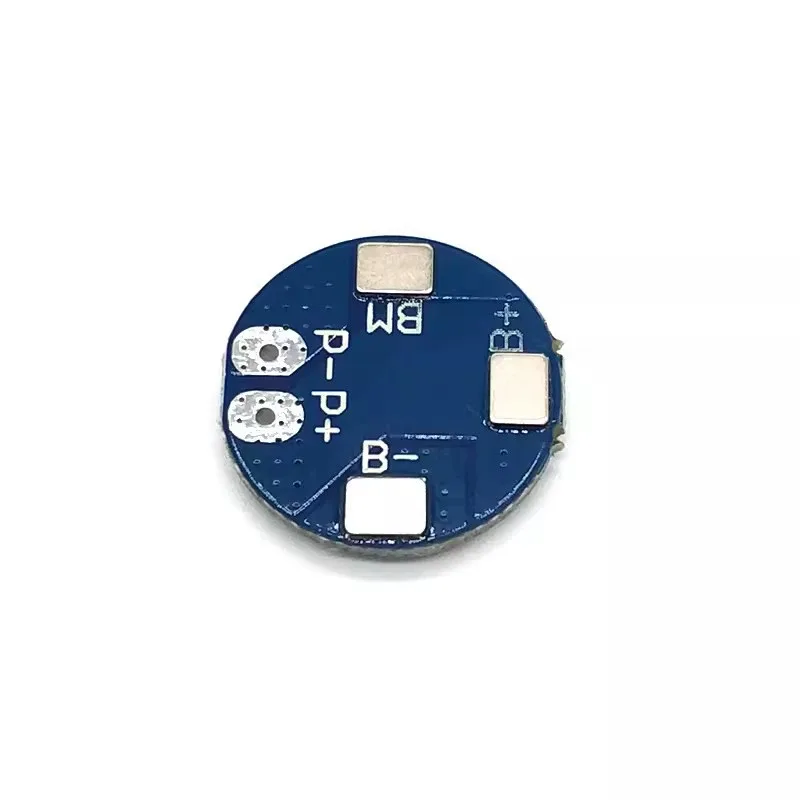

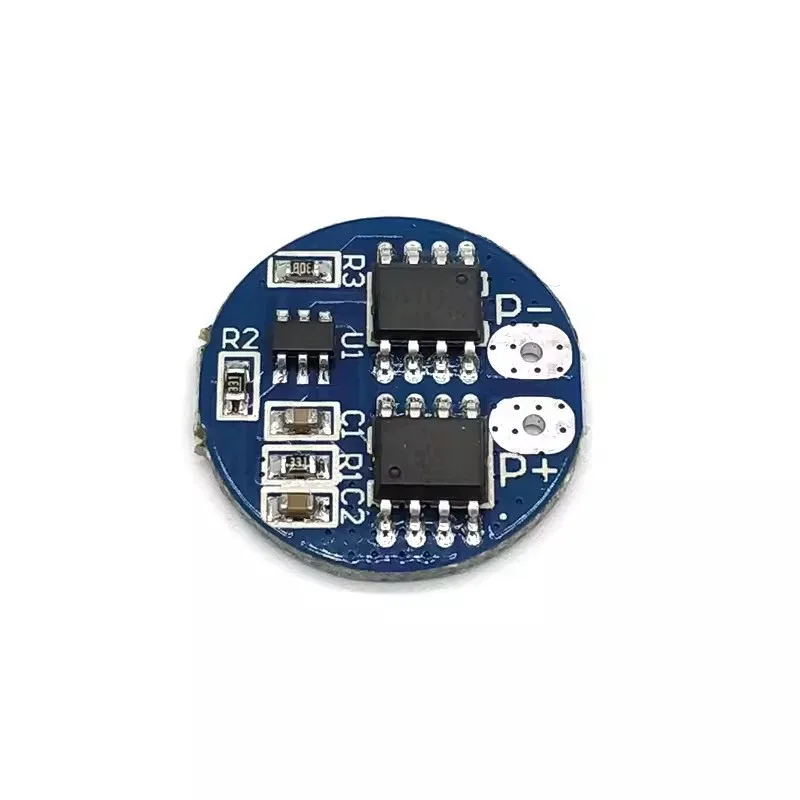

Компактна кругла плата захисту LXD HX-2S-A2 призначена для акумуляторної збірки 2S — двох послідовно з’єднаних груп Li-ion елементів. Номінальна напруга такої батареї — 7,4 В, напруга повного заряду — 8,4 В. Граничний робочий струм плати становить 5 А, короткочасний — 7 А; значення 7 А не є допустимим постійним струмом навантаження. Плата захищає батарею від перезаряджання, перерозряджання, короткого замикання та перевантаження за струмом. Поріг захисту від перезаряджання — 4,28 ± 0,05 В на групу, від перерозряджання — 2,90 ± 0,05 В на групу. Ці пороги слугують для аварійного вимкнення й не замінюють нормального режиму заряджання. Струм спокою — менше 10 мкА. Після короткого замикання передбачене автоматичне відновлення із затримкою; несправність навантаження потрібно усунути до повторного ввімкнення. Контакт B− з’єднується із загальним мінусом батареї, BM — із середньою точкою між двома групами, B+ — із загальним плюсом. Контакти P+ і P− використовуються спільно для заряджання та розряджання. До паяння перевірте полярність і напруги кожної групи, використовуйте елементи з близькими характеристиками та рівнем заряду. Якщо після складання вихід відсутній, підключіть сумісний зарядний пристрій для батареї 2S. Розміри — 17,5 × 17,5 × 3,2 мм, підключення проводів виконується паянням до майданчиків. Плата не є зарядним пристроєм і не підходить для LiFePO4. Не призначена для акумуляторних дрилів, електровелосипедів та інших навантажень із великими пусковими струмами.

Характеристики

Тип

Плата захисту акумуляторів BMS

Бренд

LXD

Модель

HX-2S-A2

Конфігурація

2S, 2 послідовні групи

Тип акумуляторів

Li-ion

Номінальна напруга збірки

7,4 В

Напруга повного заряду

8,4 В

Граничний робочий струм

5 А

Граничний короткочасний струм

7 А

Поріг захисту від перезаряджання

4,28 ± 0,05 В на групу

Поріг захисту від перерозряджання

2,90 ± 0,05 В на групу

Струм спокою

Менше 10 мкА

Захист від короткого замикання

Є, з автоматичним відновленням із затримкою

Захист від перевантаження за струмом

Є

Порти заряджання та розряджання

Спільні P+ / P−

Контакти батареї

B+ / BM / B−

Форма плати

Кругла

Розміри

17,5 × 17,5 × 3,2 мм

Підключення

Паяння проводів до контактних майданчиків

Сумісність із LiFePO4

Не підтримується
