16-канальний релейний модуль LXD 12 В з оптопарами, активний низький рівень

Опис

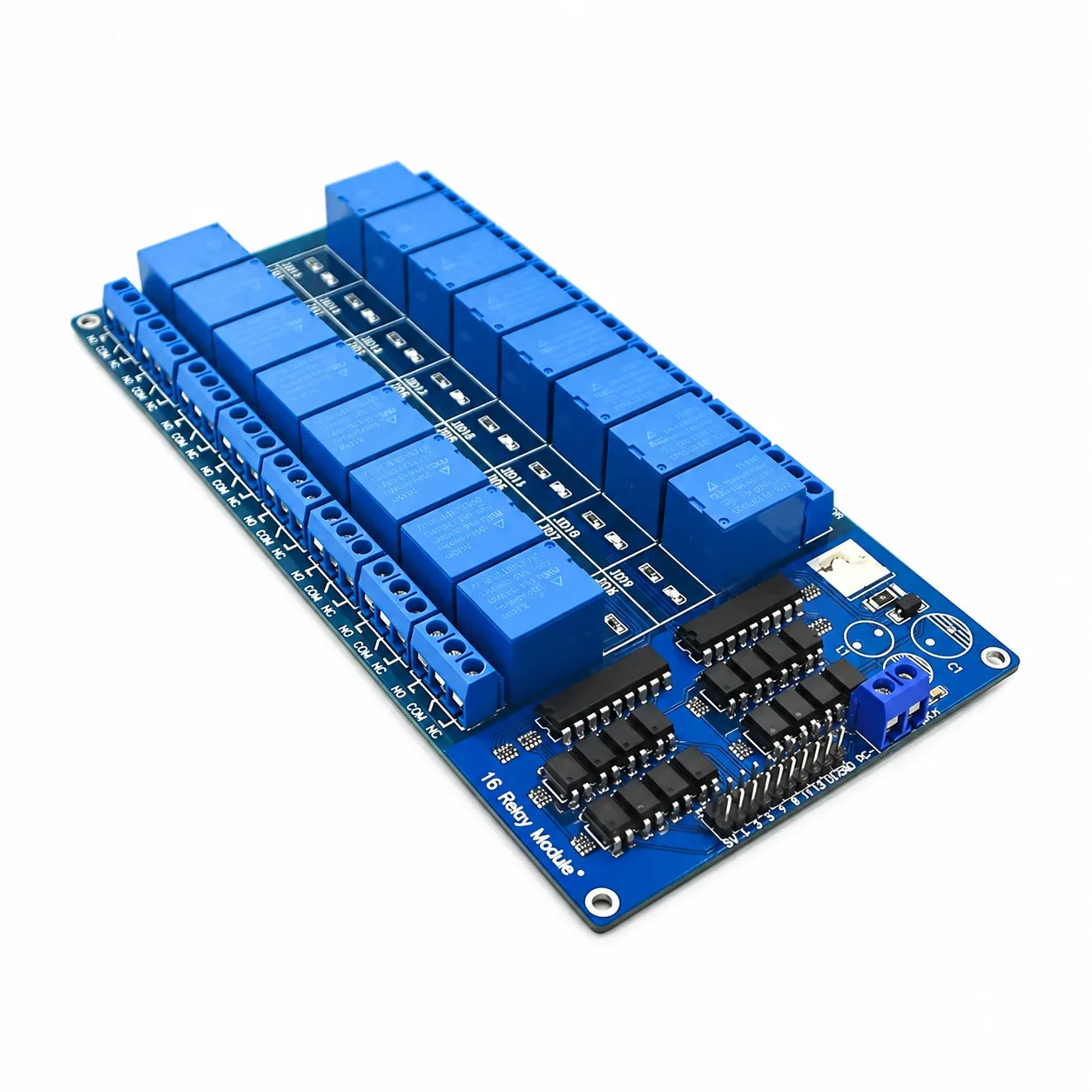

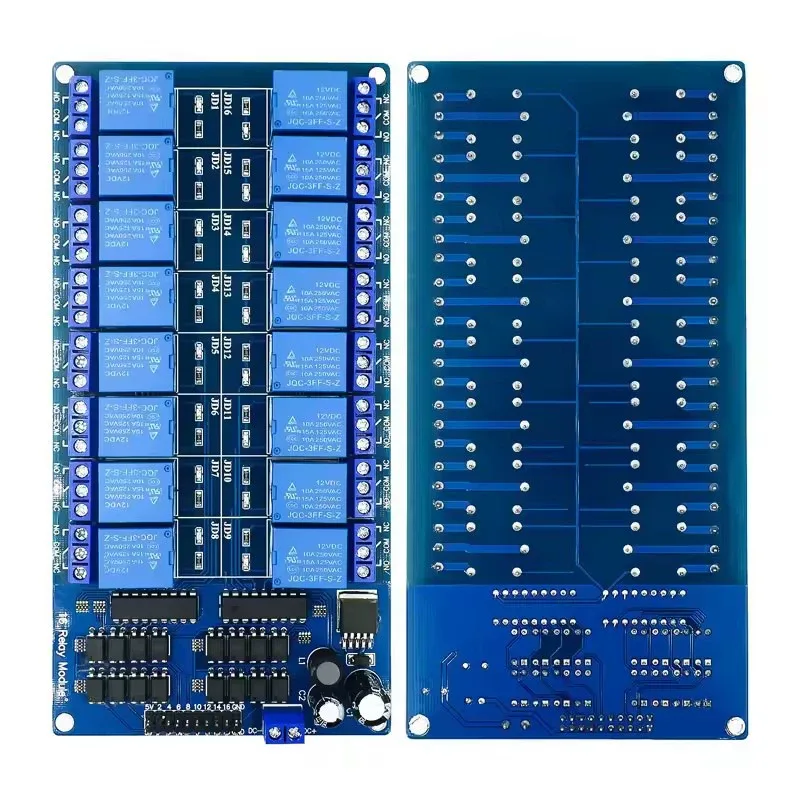

16-канальний релейний модуль LXD із живленням 12 В постійного струму призначений для роздільного керування електричними навантаженнями від контролера або сумісних виходів ПЛК. Кожен канал має окремі контакти COM, NO та NC, тому можна використовувати нормально розімкнений або нормально замкнений ланцюг. Канали допускають незалежне та одночасне перемикання. Керувальні входи активні за низького рівня: діапазон увімкнення 0–2 В, високий рівень не повинен перевищувати 5 В. Струм спрацювання входу — 3 мА. На платі встановлені оптопари, світлодіодні індикатори каналів і понижувальний перетворювач LM2596S. Живлення 12 В подається окремо на модуль; входи керування не призначені для подавання 12 В. Граничне навантаження контактів одного реле — 10 А за 250 В AC або 10 А за 30 В DC. Ці значення стосуються контактів окремого реле, а не сумарної потужності всієї плати. Для тривалої роботи й навантажень із пусковим струмом потрібен запас за допустимим струмом; робота поблизу максимуму скорочує ресурс контактів. Для проводів навантаження передбачені гвинтові клеми, для встановлення — чотири монтажні отвори. Розміри плати — 179 × 90 мм, маса — 210 г. Підключайте живлення з дотриманням полярності. Під час роботи з мережевою напругою потрібні закритий ізолювальний корпус і захист від дотику до струмопровідних частин.

Характеристики

Тип

Релейний модуль

Бренд

LXD

Кількість каналів

16

Напруга живлення

12 В DC

Керування

Активний низький рівень

Рівень увімкнення входу

0–2 В

Максимальний високий рівень входу

5 В

Струм спрацювання входу

3 мА

Ізоляція керування

Оптопари

Контакти кожного каналу

COM / NO / NC

Навантаження контактів AC

До 10 А, 250 В AC

Навантаження контактів DC

До 10 А, 30 В DC

Індикація

Окремий світлодіод кожного каналу

Вбудований перетворювач

LM2596S

Підключення навантаження

Гвинтові клеми

Кріплення

4 монтажні отвори

Розміри плати

179 × 90 мм

Маса

210 г
