Багатофункціональний shield для Arduino Uno R3: дисплей, кнопки, LED та бузер

Опис

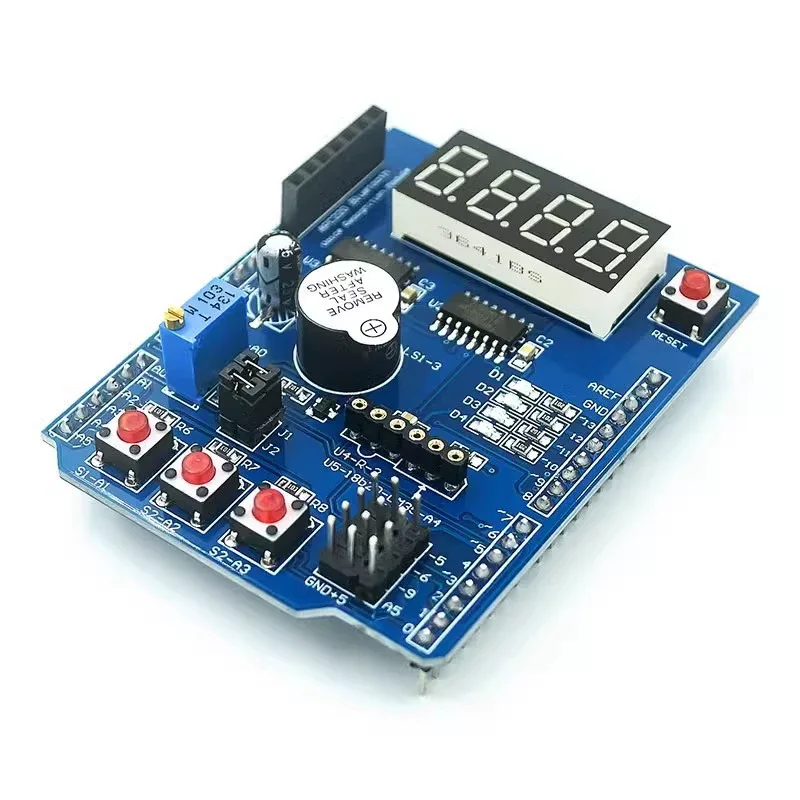

Багатофункціональна плата розширення для Arduino Uno R3 поєднує елементи введення, цифрову, світлову та звукову індикацію на одному shield. Підходить для навчальних проєктів із кнопками, відображенням чисел і керуванням сигналами без складання кожного вузла на окремій макетній платі. На платі встановлені чотирирозрядний семисегментний індикатор, чотири світлодіоди D1–D4, три кнопки S1–S3, окрема кнопка RESET, бузер і підстроювальний резистор. Біля кнопок нанесена відповідність лініям A1, A2 та A3. Для зовнішніх модулів передбачені додаткові контакти. Shield підключається до плати-контролера через штирьові контакти; програму виконує основний Arduino. Розміри плати розширення — 69 × 53,7 мм, маса — 27 г.

Характеристики

Тип

Багатофункціональна плата розширення, shield

Сумісна платформа

Arduino Uno R3

Бренд

LXD

Живлення

3,3 або 5 В

Тип індикатора

Світлодіодний, семисегментний

Кількість розрядів індикатора

4

Світлодіоди

4, D1–D4

Кнопки введення

3: S1, S2, S3

Маркування ліній кнопок

S1–A1 / S2–A2 / S3–A3

Кнопка скидання

RESET, окрема

Звукова індикація

Бузер на платі

Регулювальний елемент

Підстроювальний резистор із маркуванням 103

Підключення периферії

Виведені контакти для зовнішніх модулів

Монтаж

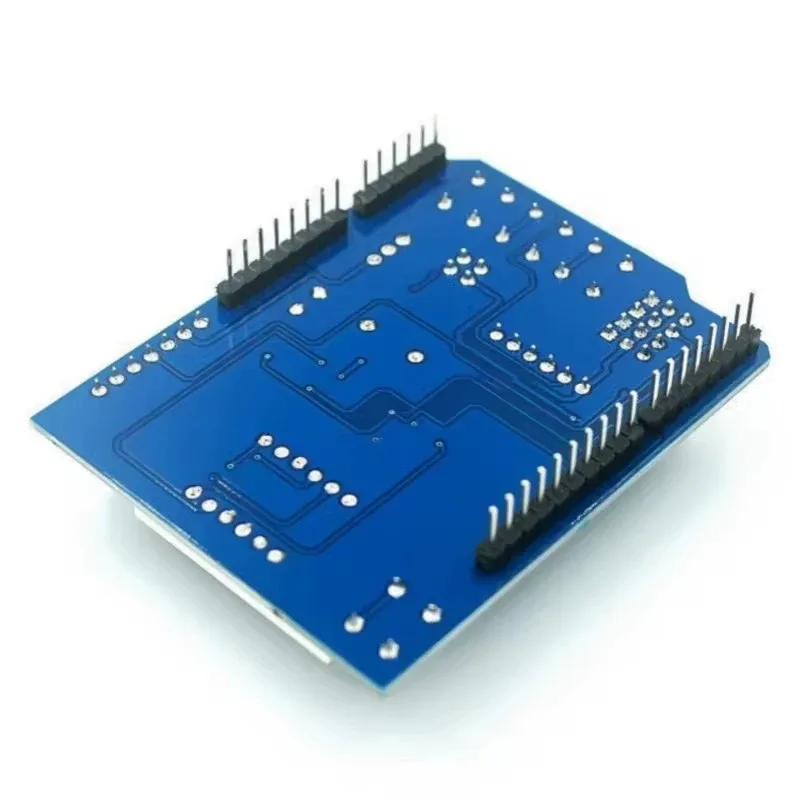

Штирьові контакти підключення до плати-контролера

Розміри

69 × 53,7 мм

Маса

27 г
