Тестова перехідна плата USB Type-C із гніздом для перевірки кабелів

Опис

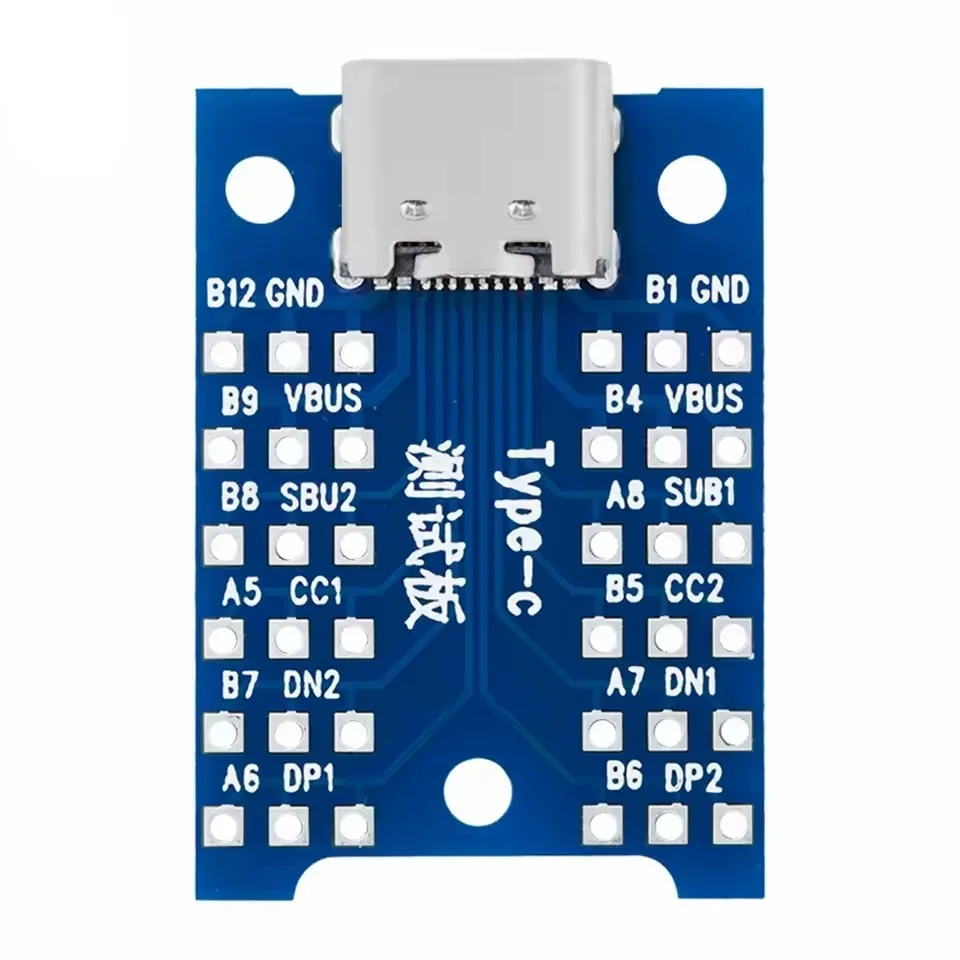

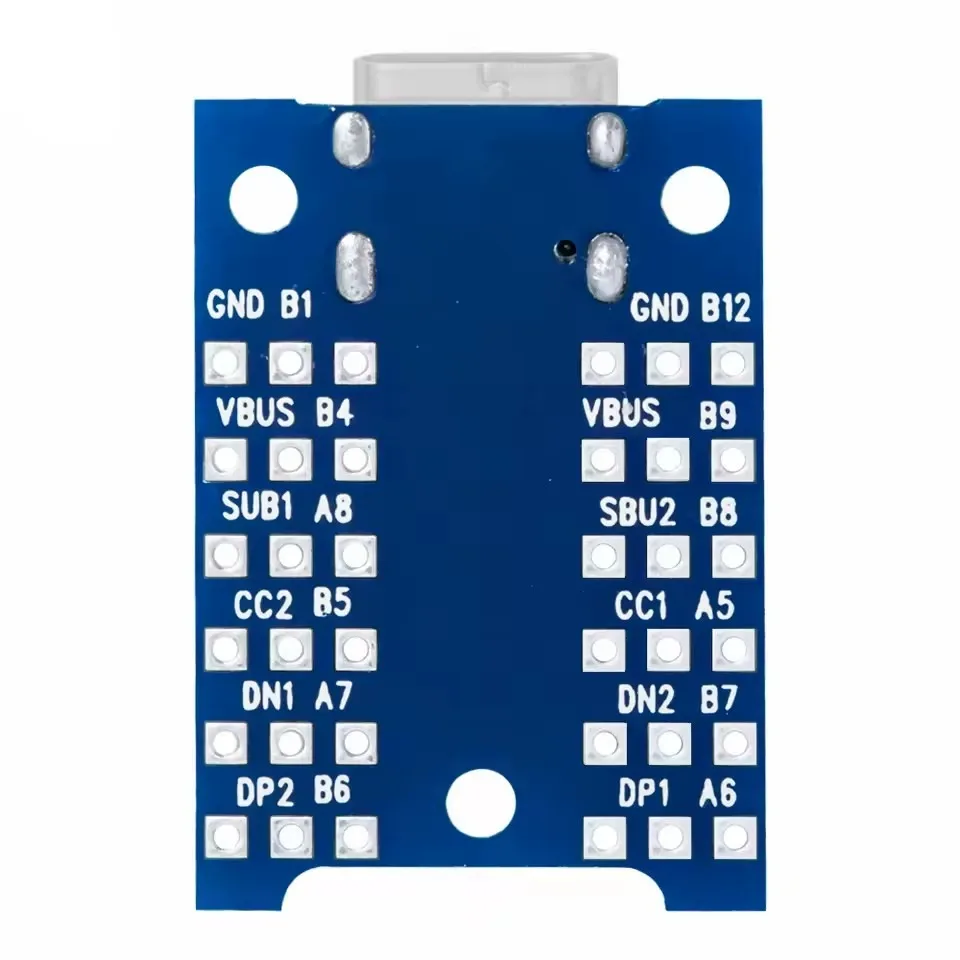

Тестова плата з гніздом USB Type-C виводить контакти роз’єму на підписані майданчики. Вона призначена для доступу до ліній кабелю під час перевірки з’єднань, ремонту та складання тестових пристосувань. Перевірюваний кабель підключається до гнізда, вимірювальний інструмент — до відповідних майданчиків плати. На платі позначені VBUS та GND, лінії даних DP1/DN1 і DP2/DN2, контакти CC1/CC2 та додаткові майданчики SUB1/SUB2. Маркування допомагає зіставляти контакти двох сторін роз’єму. Плата двостороння, товщиною 1,1 мм. Габарити — 28 × 19,7 мм, маса — 2 г. Це перехідна плата для доступу до контактів; самостійне вимірювання швидкості передавання даних і підтримка високошвидкісних ліній USB 3.1 не заявляються.

Характеристики

Тип

Тестова перехідна плата USB Type-C

Бренд

LXD

Роз’єм

USB Type-C, гніздо

Призначення

Доступ до контактів для перевірки кабелів

Контакти живлення

VBUS / GND

Лінії даних на платі

DP1 / DN1, DP2 / DN2

Конфігураційні контакти

CC1 / CC2

Додаткові майданчики

SUB1 / SUB2 — маркування на платі

Виконання плати

Двостороння друкована плата

Номінальна напруга

5 В

Розміри

28 × 19,7 мм

Товщина плати

1,1 мм

Маса

2 г
