Одноканальный Wi-Fi-релейный модуль ESP8266 с ESP-01, питание 5 В, контакты 10 А

Описание

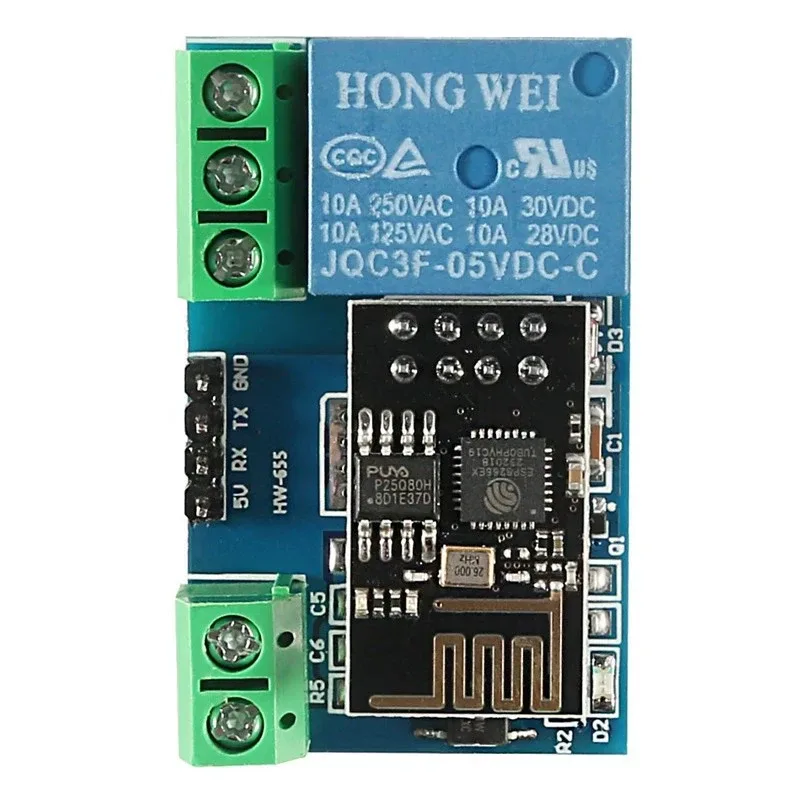

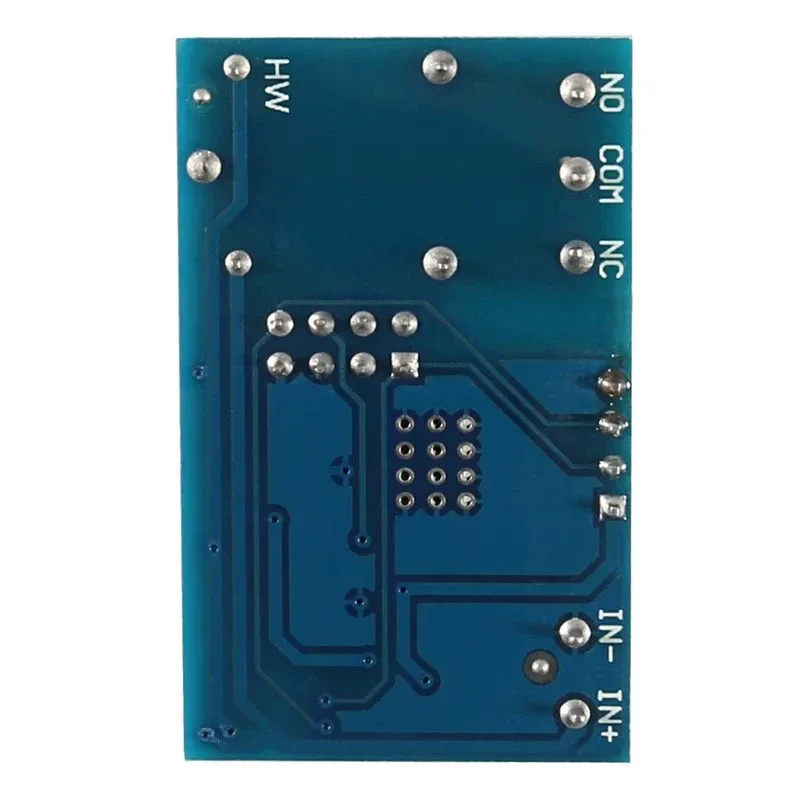

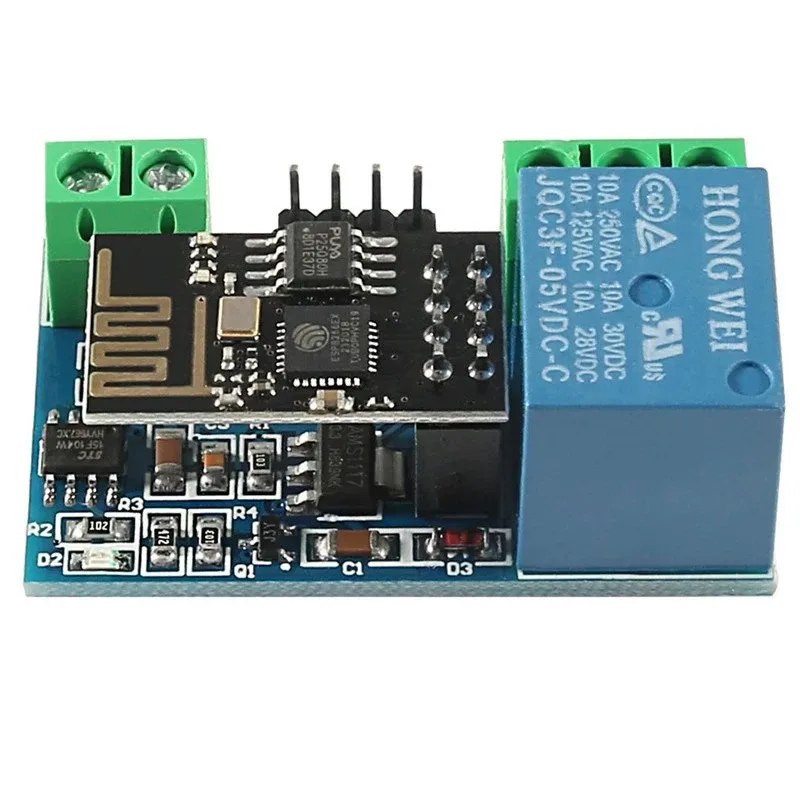

Одноканальный Wi-Fi-релейный модуль LXD для проектов дистанционного управления нагрузкой. Комплект включает релейную плату с питанием 5 В и установленный в съёмный разъём модуль ESP-01 на ESP8266. ESP-01 обеспечивает беспроводное соединение, а контроллер релейной платы принимает команды по последовательному интерфейсу UART. На выходе предусмотрены три контакта: COM — общий, NO — нормально разомкнутый, NC — нормально замкнутый. Они позволяют выбрать, должна ли цепь нагрузки быть разомкнута или замкнута при выключенном реле. На корпусе реле указаны предельные параметры контактов 10 А при 250 В AC и 10 А при 30 В DC. Для нагрузки с пусковым током необходим запас по току; эти значения не означают потребление платы от источника питания. Для работы потребуется настроить или загрузить программу в ESP-01. Модуль не следует считать готовым облачным выключателем с заранее подключённым приложением. В варианте настройки через AT-команды ESP-01 создаёт точку доступа и TCP-сервер; пример использует порт 8080. Контроллер реле работает по UART на скорости 9600 бод, поэтому параметры последовательного соединения должны соответствовать этой скорости. Прошивка и программа управления определяют формат команд и режим подключения. Питание релейной платы подаётся на вход 5 В; предусмотрены винтовые клеммы и выведенные контакты 5V, RX, TX, GND. Не подавайте 5 В непосредственно на сигнальные выводы или питание самого ESP-01. Размеры комплекта — 45 × 28 × 17 мм, масса — 20 г. При коммутации сетевого напряжения установите плату в закрытый изолирующий корпус с защитой от прикосновения к контактам.

Характеристики

Тип

Релейный модуль с Wi-Fi

Бренд

LXD

Комплектация

Релейная плата + ESP-01

Контроллер Wi-Fi

ESP8266, модуль ESP-01

Количество каналов

1

Питание релейной платы

5 В DC

Контакты реле

NO / COM / NC

Предельная нагрузка контактов AC

10 А, 250 В AC

Предельная нагрузка контактов DC

10 А, 30 В DC

Интерфейс управления реле

UART

Скорость UART контроллера реле

9600 бод

Выведенные контакты

5V / RX / TX / GND

Подключение проводов

Винтовые клеммы питания и нагрузки

Установка ESP-01

Съёмный разъём на плате

Размеры

45 × 28 × 17 мм

Масса комплекта

20 г
