Модуль чтения и записи NFC/RFID PN5180, ISO15693 / ICODE2, SPI, 5 В

Описание

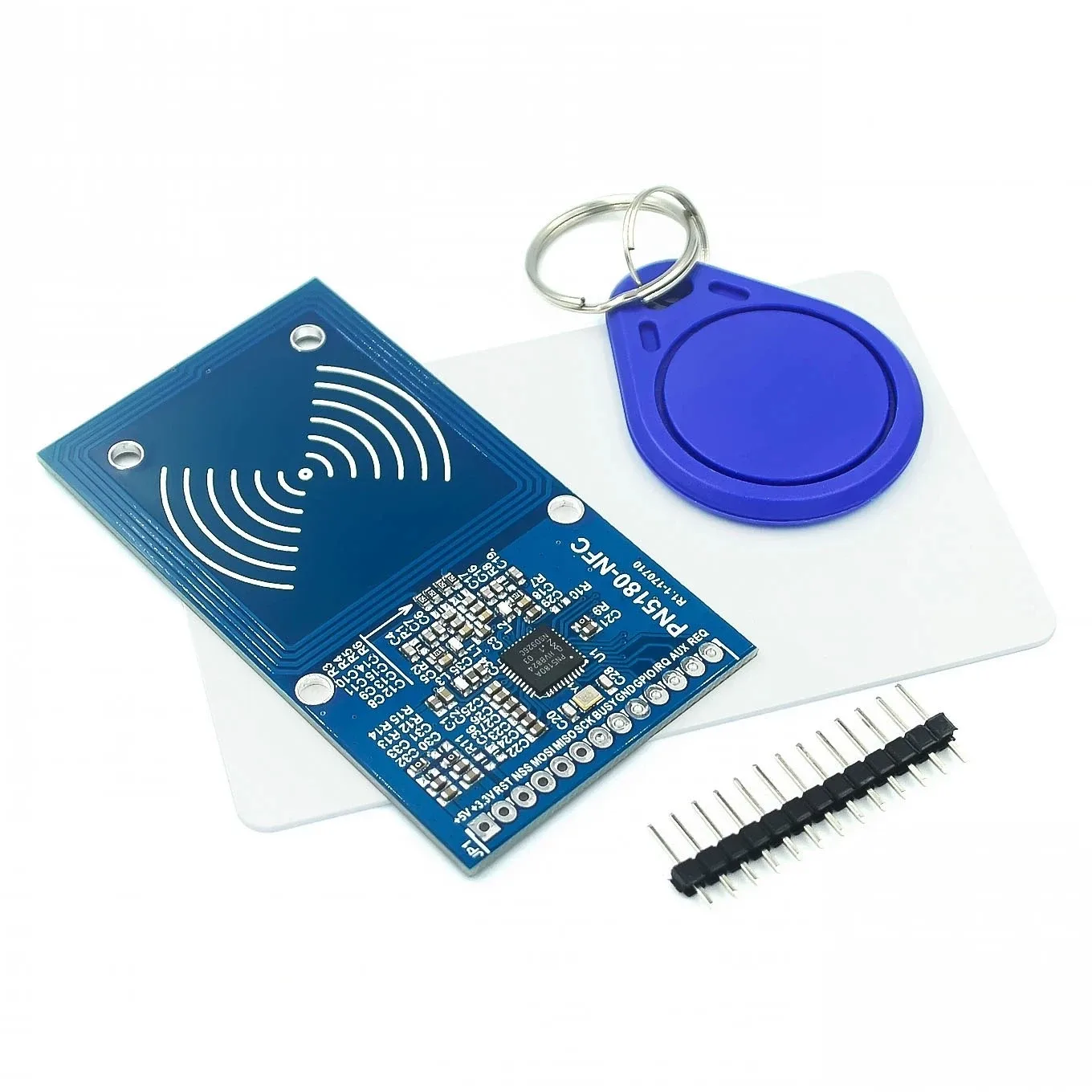

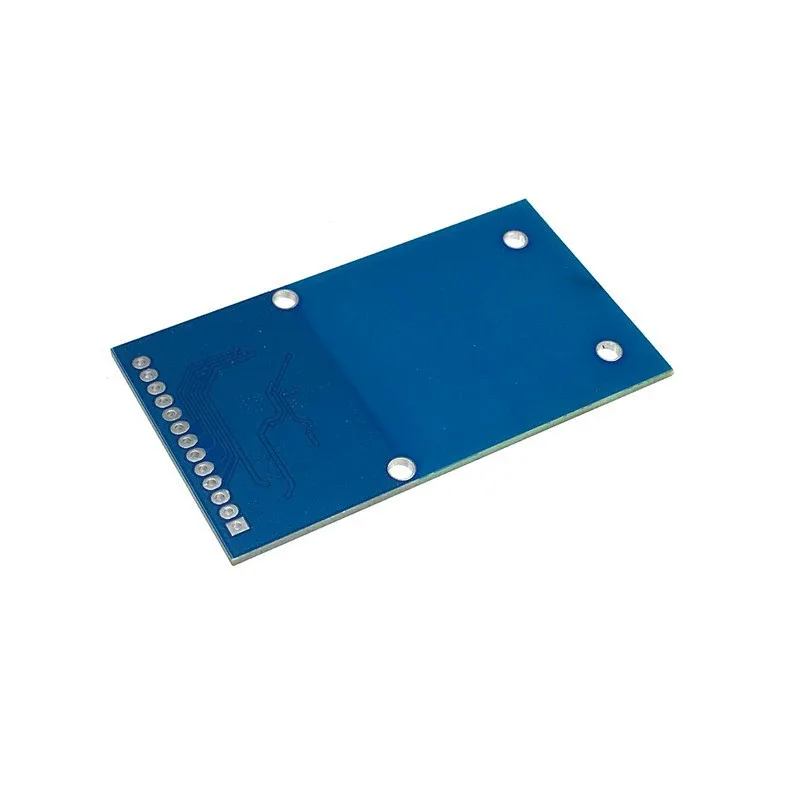

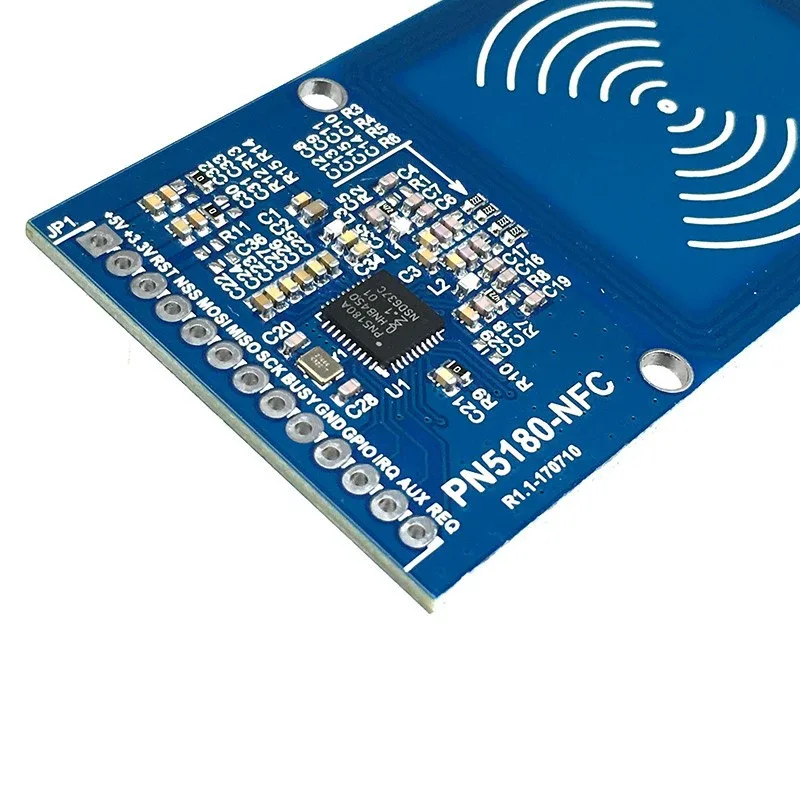

Модуль LXD на контроллере PN5180 предназначен для чтения и записи совместимых высокочастотных RFID/NFC-меток. Поддерживает стандарт ISO15693 и метки ICODE2. Подходит для проектов идентификации, учёта объектов и взаимодействия с бесконтактными метками под управлением внешнего микроконтроллера. Связь с управляющей платой осуществляется по SPI через линии SCK, MOSI, MISO и NSS. На плате также выведены служебные контакты контроллера, обозначения которых нанесены рядом с контактной колодкой. Питание модуля — 5 В постоянного тока. Контакты предусмотрены в виде отверстий под пайку гребёнки; для подключения нужны соответствующая схема и программное обеспечение для PN5180. Печатная антенна встроена в плату, поэтому для базового подключения не требуется монтаж отдельной внешней антенны. Размеры платы — 70 × 39 мм, масса — 20 г. Для установки предусмотрены четыре крепёжных отверстия. При размещении избегайте непосредственного прилегания металлических деталей к зоне антенны: они могут ухудшать связь с меткой. Перед подключением проверьте питание и совместимость логических уровней управляющей платы. Питание 5 В само по себе не означает допустимость 5 В на всех сигнальных выводах. Возможность чтения и записи зависит от типа метки, её настроек доступа и используемой программы; модуль не является автономным USB-считывателем.

Характеристики

Тип

Модуль чтения и записи NFC/RFID

Бренд

LXD

Контроллер

PN5180

Интерфейс связи

SPI

Напряжение питания

5 В DC

Поддерживаемый стандарт

ISO15693

Совместимые метки

ICODE2

Диапазон RFID

Высокочастотный, HF

Антенна

Встроенная печатная

Маркировка платы

PN5180-NFC

Линии SPI

SCK / MOSI / MISO / NSS

Подключение

Контактные отверстия для пайки гребёнки

Монтаж

4 крепёжных отверстия

Размеры платы

70 × 39 мм

Масса

20 г
