Повышающий DC-DC преобразователь XL6009 4,5–32 В → 5–35 В с вольтметром

Описание

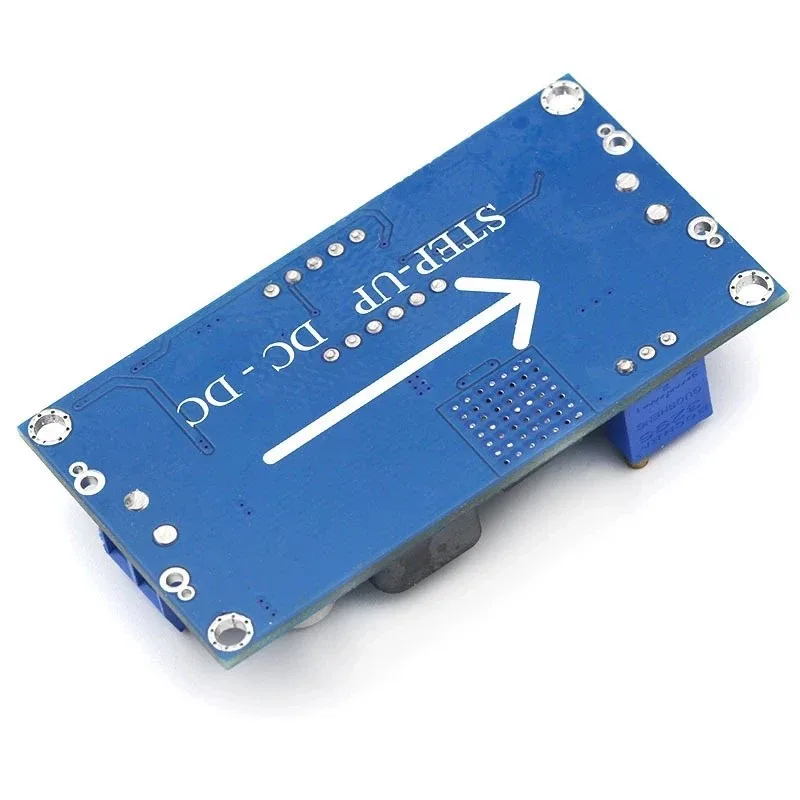

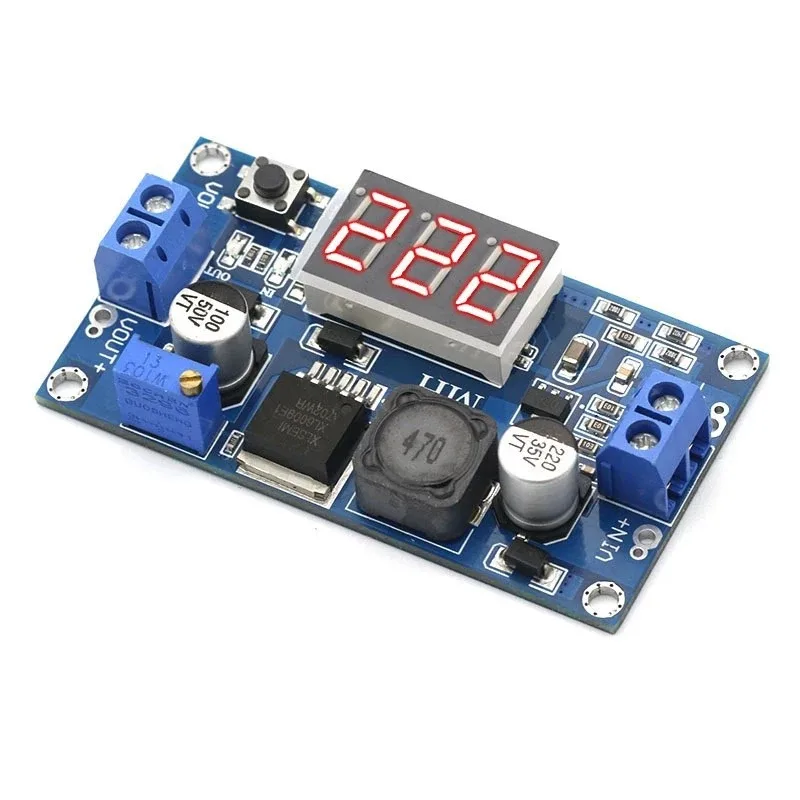

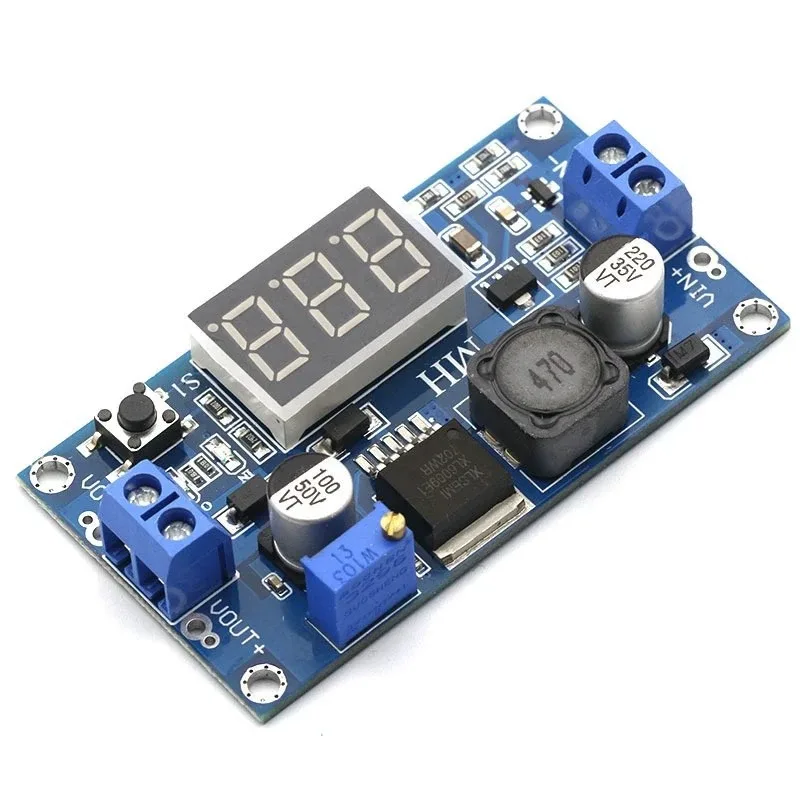

Повышающий DC-DC преобразователь LXD на XL6009 с регулируемым выходом и встроенным цифровым вольтметром. Эта карточка относится к обновлённой версии модуля. Входной диапазон — 4,5–32 В постоянного тока, выход регулируется в пределах 5–35 В. Модуль предназначен для повышения напряжения: выход должен быть выше входа, понижение напряжения он не выполняет. Подстроечный потенциометр позволяет установить нужное выходное напряжение. Вольтметр переключается кнопкой между измерением входа и выхода; индикаторы IN и OUT показывают выбранную точку измерения. Индикацию можно отключить, при этом модуль остаётся преобразователем питания. При входном напряжении ниже 4,5 В встроенный вольтметр не работает. Для подключения источника питания предусмотрены винтовые клеммы VIN+ и VIN−, для нагрузки — VOUT+ и VOUT−. Дополнительные контактные отверстия позволяют припаять провода непосредственно к плате. Для крепления предусмотрены четыре монтажных отверстия. Масса модуля — 24 г. Перед подключением нагрузки подайте допустимое входное напряжение, настройте выход и проверьте полярность. При повышении напряжения доступный выходной ток уменьшается и зависит от источника питания, нагрузки и нагрева платы. Не следует считать значение 4 А в обозначении характеристик микросхемы допустимым выходным током во всём диапазоне напряжения.

Характеристики

Тип

Повышающий преобразователь DC-DC

Бренд

LXD

Микросхема

XL6009

Исполнение

Обновлённая версия

Входное напряжение

4,5–32 В DC

Выходное напряжение

5–35 В DC, регулируемая

Режим преобразования

Повышение напряжения

Регулировка выхода

Подстроечный потенциометр

Индикация

Цифровой светодиодный вольтметр

Выбор измерения

Вход IN / выход OUT, кнопкой

Отключение вольтметра

Поддерживается

Подключение питания

Винтовые клеммы VIN+ / VIN−

Подключение нагрузки

Винтовые клеммы VOUT+ / VOUT−

Дополнительное подключение

Контактные отверстия для пайки проводов

Монтаж

4 крепёжных отверстия

Масса

24 г
