Плата разработки ESP32 LIVE MINI KIT Wi-Fi / Bluetooth, USB Type-C, CP2104

Описание

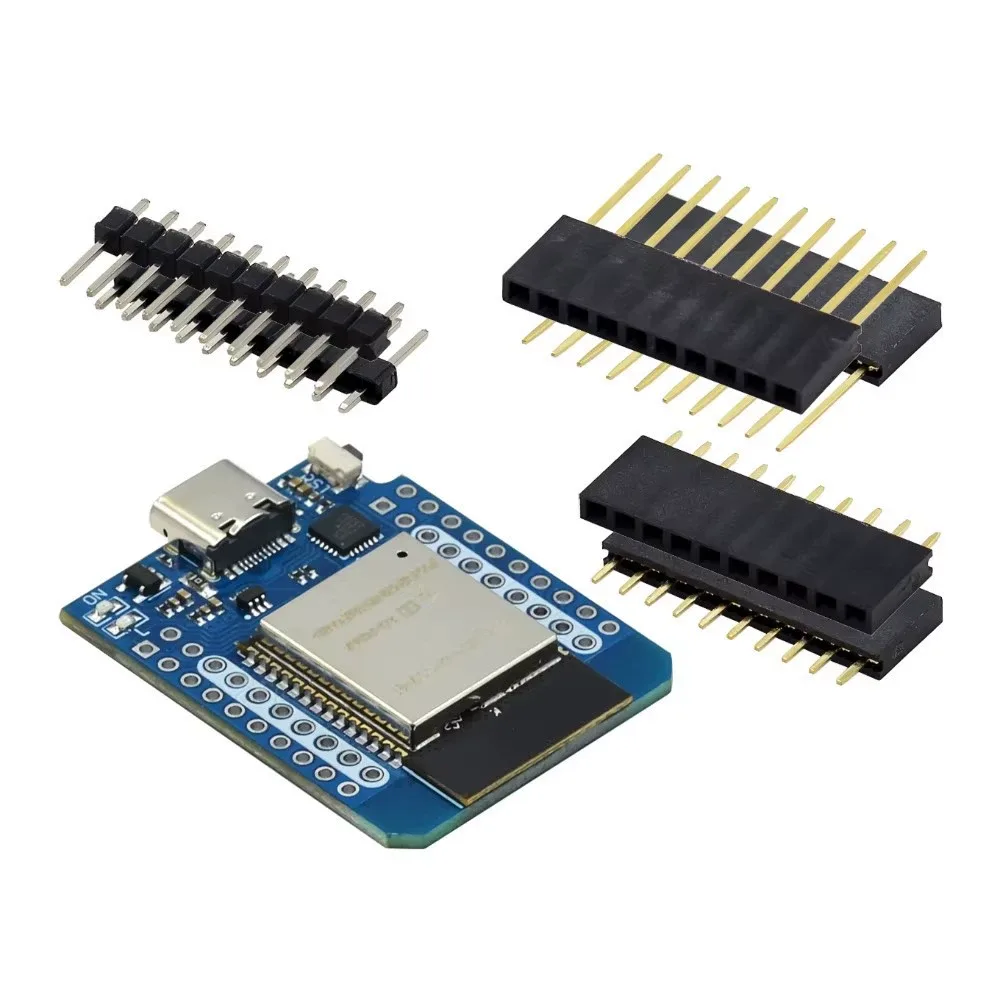

Компактная плата разработки LXD ESP32 LIVE MINI KIT с двухъядерным микроконтроллером ESP32 и беспроводной связью Wi-Fi и Bluetooth. Подходит для создания собственных контроллеров, устройств сбора данных и проектов с беспроводным обменом. Эта модификация оснащена разъёмом USB Type-C и преобразователем USB-UART CP2104. USB-UART используется для связи платы с компьютером при загрузке программы и обмене данными. Для подключения к компьютеру нужен USB-кабель с передачей данных; кабель только для зарядки не обеспечивает последовательную связь. На плате предусмотрены кнопка RST, светодиод питания ON и контактные отверстия для пайки гребёнок. Встроенная печатная антенна расположена на радиомодуле. Плата поддерживает питание 3,3 В либо 5 В через соответствующие точки подключения; подача 5 В на линию 3,3 В недопустима. Подключайте периферию по обозначениям контактов, проверяя питание и совместимость уровней сигналов. При размещении в корпусе оставляйте пространство возле антенны и избегайте её экранирования металлическими деталями. Масса платы — 10 г. В этой карточке представлена версия Type-C с CP2104. Варианты Micro-USB и варианты с CH9102 отличаются исполнением и не являются названием этой модификации.

Характеристики

Тип

Плата разработки

Бренд

LXD

Серия

LIVE MINI KIT

Микроконтроллер

ESP32

Количество ядер

2

Беспроводная связь

Wi-Fi / Bluetooth

USB-разъём

USB Type-C

Преобразователь USB-UART

CP2104

Напряжение питания

3,3 В или 5 В

Антенна

Печатная на модуле

Подключение периферии

Контактные отверстия для пайки гребёнок

Индикация питания

Светодиод ON

Кнопка

RST

Масса

10 г
