Плата защиты BMS HX-6S-12A для Li-ion 6S 22,2 В, 12 А, без балансировки

Описание

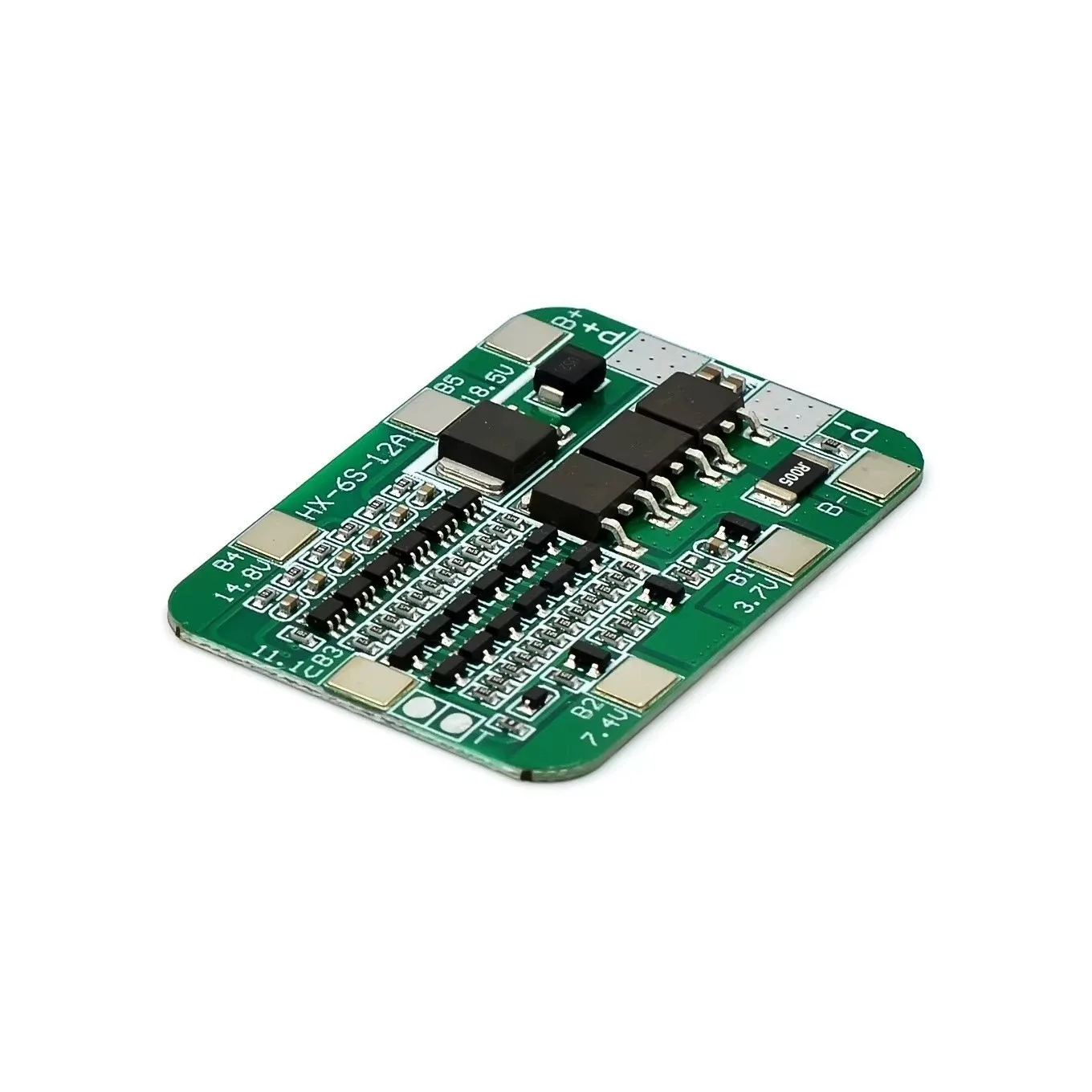

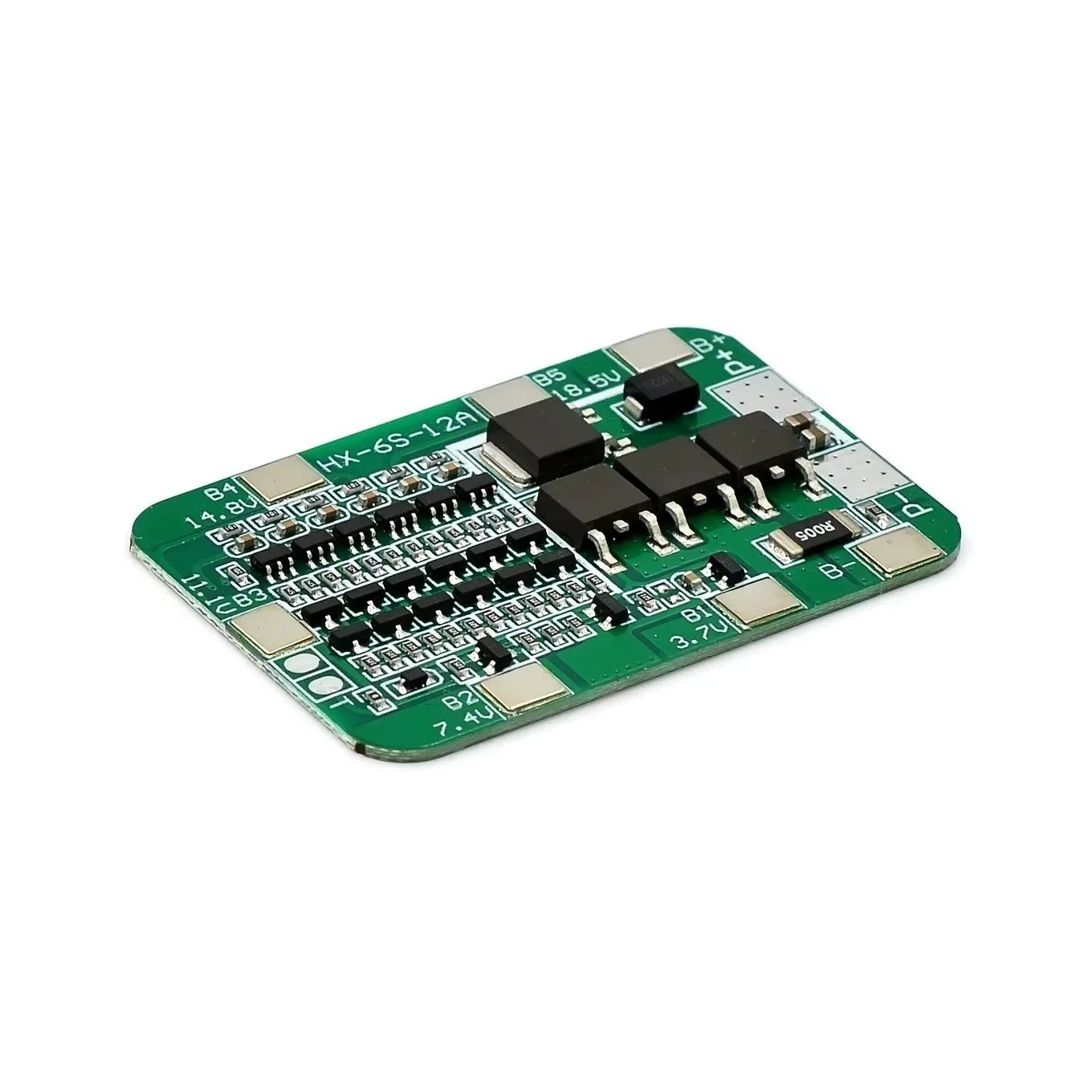

Плата защиты аккумуляторной батареи LXD HX-6S-12A предназначена для сборки из шести последовательно соединённых групп литий-ионных или литий-полимерных элементов. Номинальное напряжение сборки — 22,2 В при элементах 3,7 В либо 21,6 В при элементах 3,6 В; напряжение полностью заряженной батареи — 25,2 В. Ток модели — 12 А. Плата не имеет балансировки и не подходит для LiFePO4. Подключение групп выполняется последовательно: B− — общий минус батареи; B1 — плюс первой группы; B2 — плюс второй; B3 — плюс третьей; B4 — плюс четвёртой; B5 — плюс пятой; B+ — общий плюс шестой группы. Для элементов с номиналом 3,7 В этим точкам соответствуют приблизительно 0 / 3,7 / 7,4 / 11,1 / 14,8 / 18,5 / 22,2 В относительно B−. Это номинальные значения, а не напряжения полностью заряженных групп. Нагрузка подключается к обозначенным площадкам P+ и P−. До подключения проверьте последовательность выводов и напряжения между соседними группами. Используйте элементы с близкими ёмкостью, внутренним сопротивлением и уровнем заряда: отсутствие балансировки означает, что плата не выравнивает напряжения групп. После первого подключения проводов для появления выхода требуется подключить зарядное устройство. Модуль обеспечивает защиту от перезаряда / перенапряжения, но не заменяет зарядное устройство для сборки 6S. Он не предназначен для аккумуляторных дрелей, электровелосипедов и других нагрузок с большими пусковыми токами. Допустимый ток всей сборки также ограничен характеристиками самих аккумуляторов. Размеры платы — 53,5 × 35,5 × 3,6 мм; провода припаиваются непосредственно к контактным площадкам.

Характеристики

Тип

Плата защиты аккумуляторной батареи BMS

Бренд

LXD

Маркировка платы

HX-6S-12A

Конфигурация батареи

6S, 6 последовательных групп

Тип аккумуляторов

Li-ion / литий-полимерные

Номинальное напряжение батареи

22,2 В (6 × 3,7 В); 21,6 В (6 × 3,6 В)

Напряжение полностью заряженной батареи

25,2 В

Номинальный ток модели

12 А

Балансировка

Нет

Совместимость с LiFePO4

Не поддерживается

Защита

От перезаряда / перенапряжения

Контакты контроля групп

B−, B1, B2, B3, B4, B5, B+

Подключение нагрузки

P− / P+

Монтаж проводов

Пайка к контактным площадкам

Размеры

53,5 × 35,5 × 3,6 мм

Активация после подключения

Подключение зарядного устройства
