Модуль расширения 24 цифровых выходов на 74HC595, 2–6 В

Описание

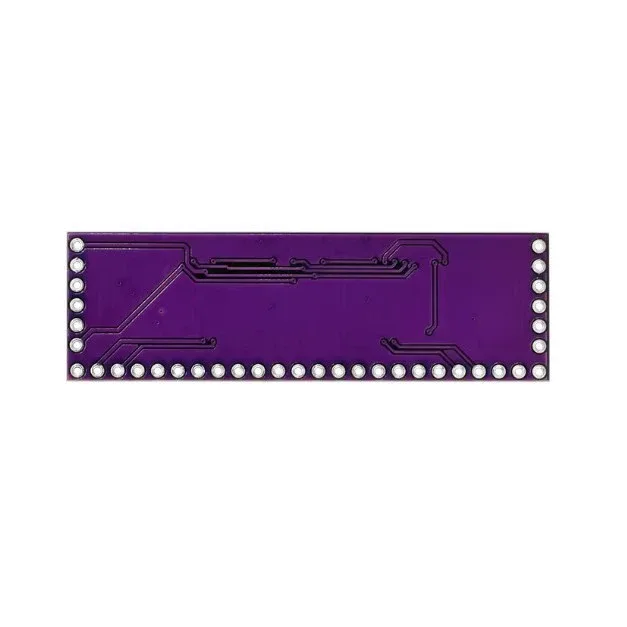

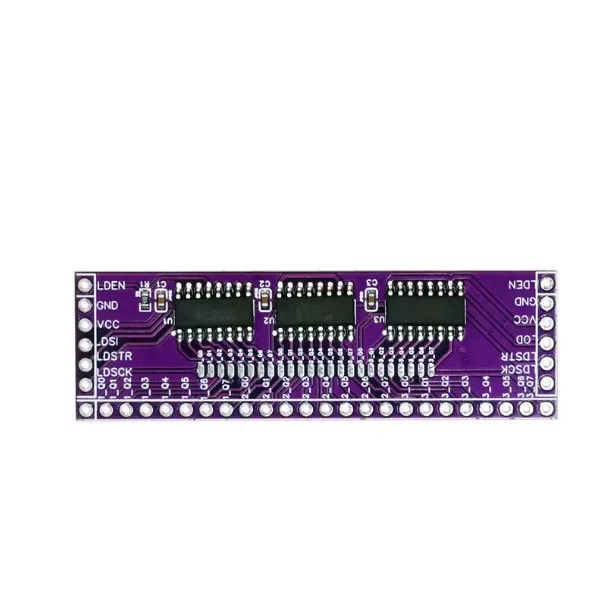

Плата расширения на трёх микросхемах 74HC595 позволяет управлять 24 цифровыми выходами через последовательную передачу данных. Три основные линии — данные, такт и фиксация — заменяют отдельный управляющий вывод для каждого канала. Модуль подходит для расширения выходов контроллера и управления светодиодной индикацией. Входные данные преобразуются в параллельные состояния выходов. Это расширитель выходных портов: 24 канала не являются универсальными входами/выходами. Питание платы — 2–6 В через контакты VCC и GND. Контактные площадки расположены вдоль краёв платы и предназначены для установки гребёнок. Размеры модуля — 61,4 × 19,4 мм, масса — 7 г.

Характеристики

Микросхемы

74HC595

Количество микросхем

3

Бренд

LXD

Тип

Модуль расширения цифровых выходов

Количество выходов

24

Тип выходов

Цифровые, параллельные

Управление

Последовательная передача данных

Основные линии управления

Данные / такт / фиксация выходов

Напряжение питания

2–6 В

Контакты питания

VCC / GND

Исполнение подключения

Контактные площадки под гребёнки

Применение

Расширение выходов, управление светодиодами

Размеры платы

61,4 × 19,4 мм

Масса

7 г
