Аналоговый датчик угла поворота CJMCU-103 SV01A103AEA01R00, 10 кОм

Описание

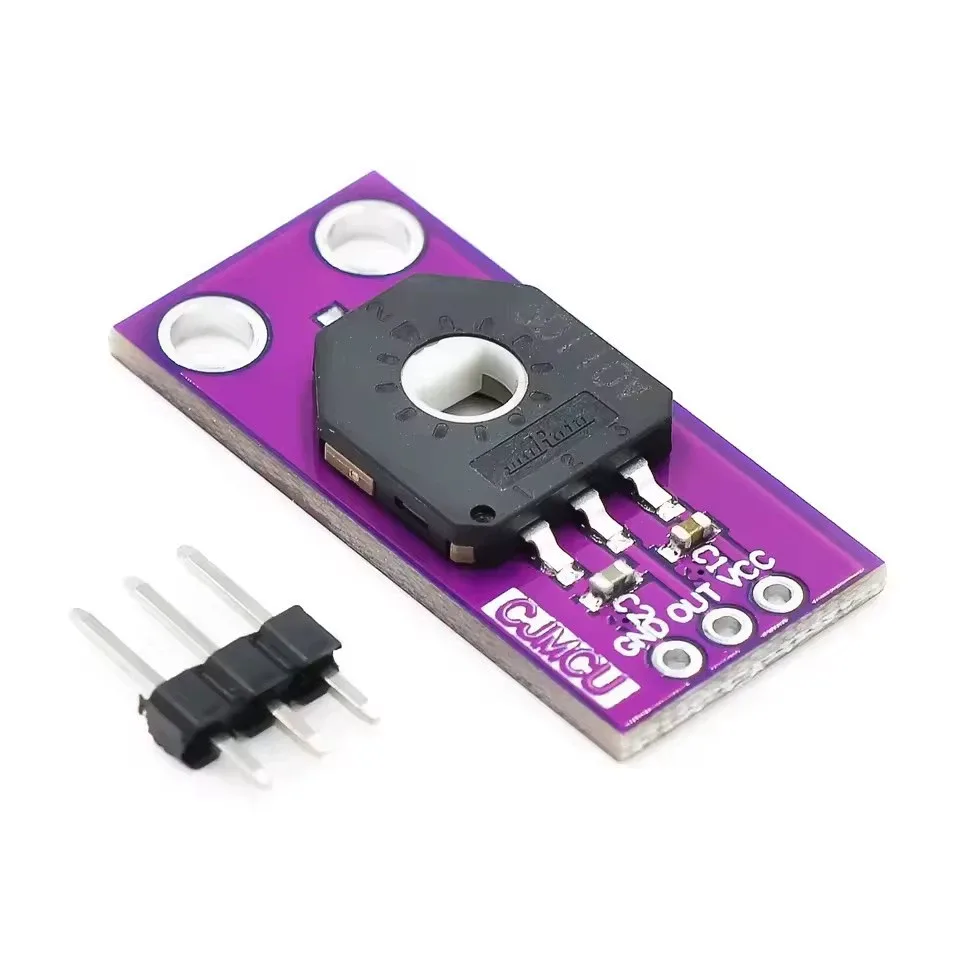

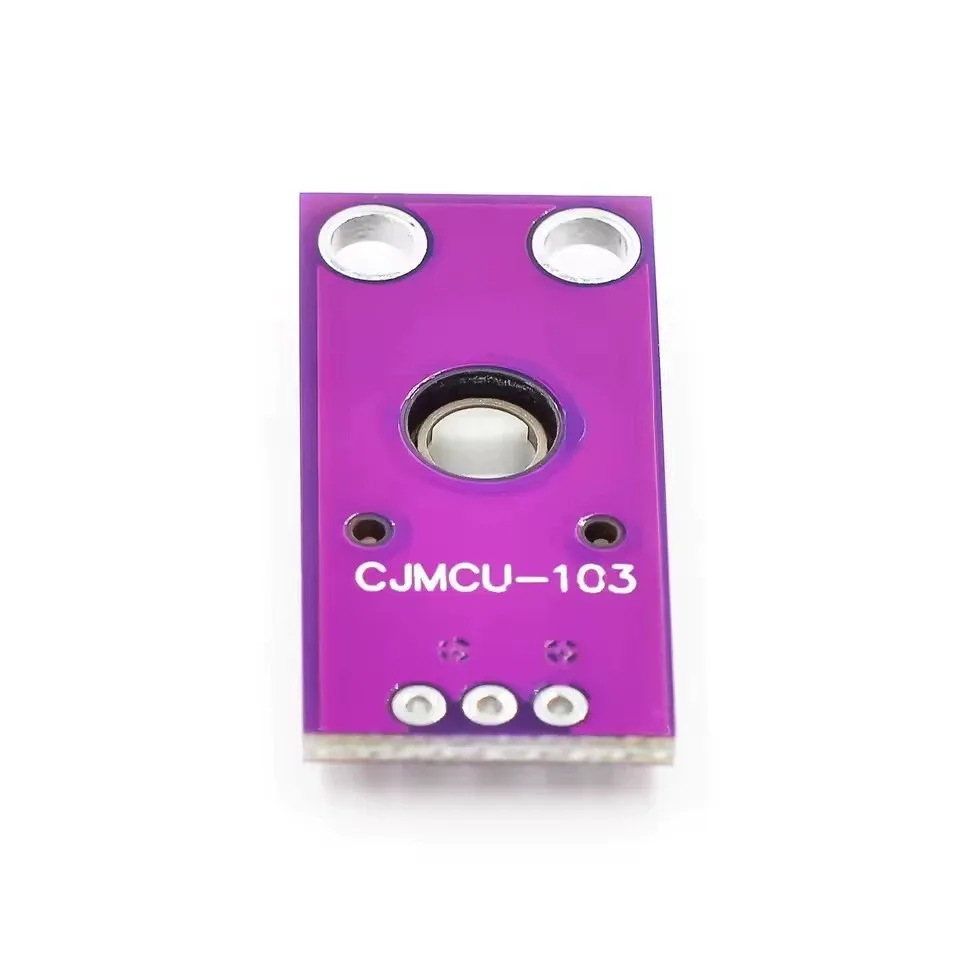

CJMCU-103 — модуль потенциометрического датчика положения на элементе SV01A103AEA01R00 серии SV01. При повороте ротора изменяется аналоговое выходное напряжение на контакте OUT. Модуль предназначен для определения положения вращающегося механизма. Электрический диапазон измерения — 0–333,3°, механическое вращение — непрерывное. Номинальное сопротивление датчика составляет 10 кОм с допуском ±30 %, линейность — ±2 %. Ротор имеет отверстие для соединения с валом. На плату выведены три контакта: VCC — питание, GND — общий провод и OUT — аналоговый выход. Два монтажных отверстия служат для крепления платы. Рабочая температура датчика — от −40 до +85 °C, масса модуля — 2 г. Чувствительный элемент установлен методом поверхностного монтажа SMD/SMT.

Характеристики

Модуль

CJMCU-103 / MCU-103

Модель датчика

SV01A103AEA01R00

Серия датчика

SV01

Бренд модуля

LXD

Измеряемая величина

Положение поворота

Принцип

Потенциометрический

Тип выхода

Аналоговое напряжение

Электрический угол

0–333,3°

Механическое вращение

Непрерывное

Сопротивление

10 кОм

Допуск сопротивления

±30 %

Линейность

±2 %

Рабочая температура датчика

−40…+85 °C

Привод

Ротор с отверстием под вал

Контакты модуля

GND / OUT / VCC

Монтаж датчика

SMD / SMT

Крепление платы

2 монтажных отверстия

Масса

2 г
