Bluetooth-аудиоусилитель XH-A155 на PAM8403, USB Type-C, 5 В

Описание

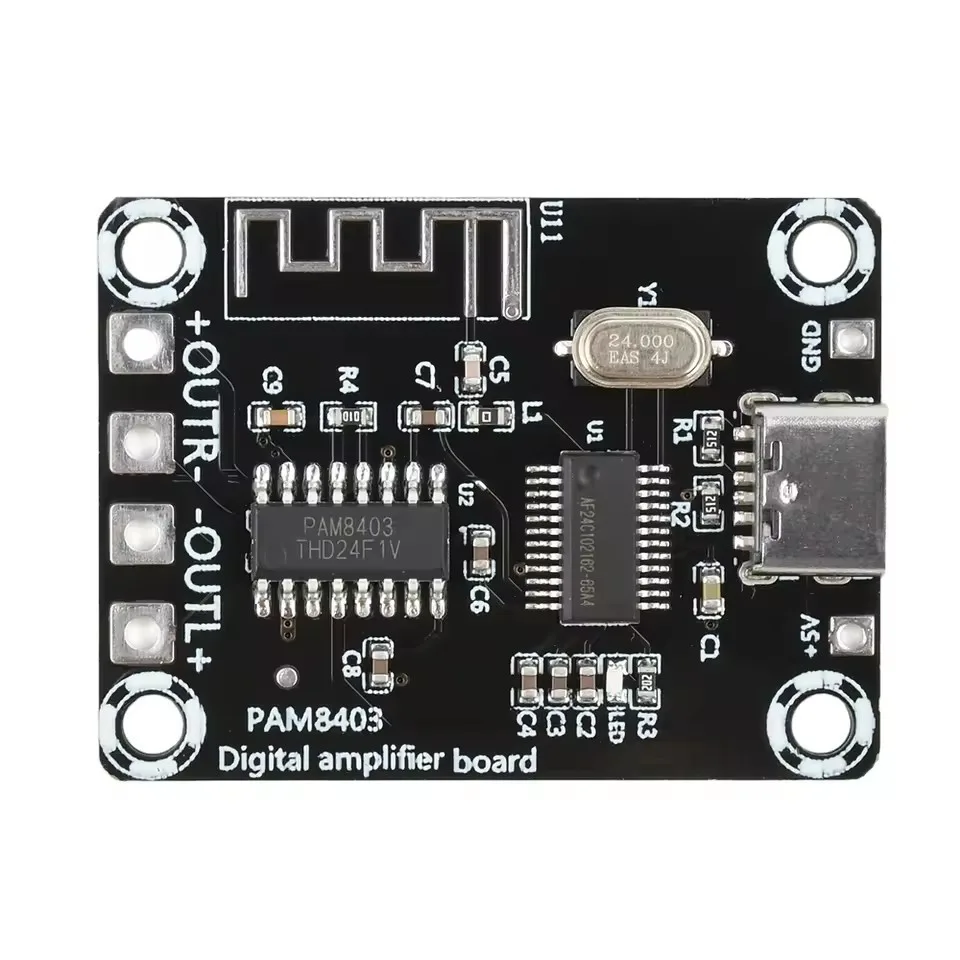

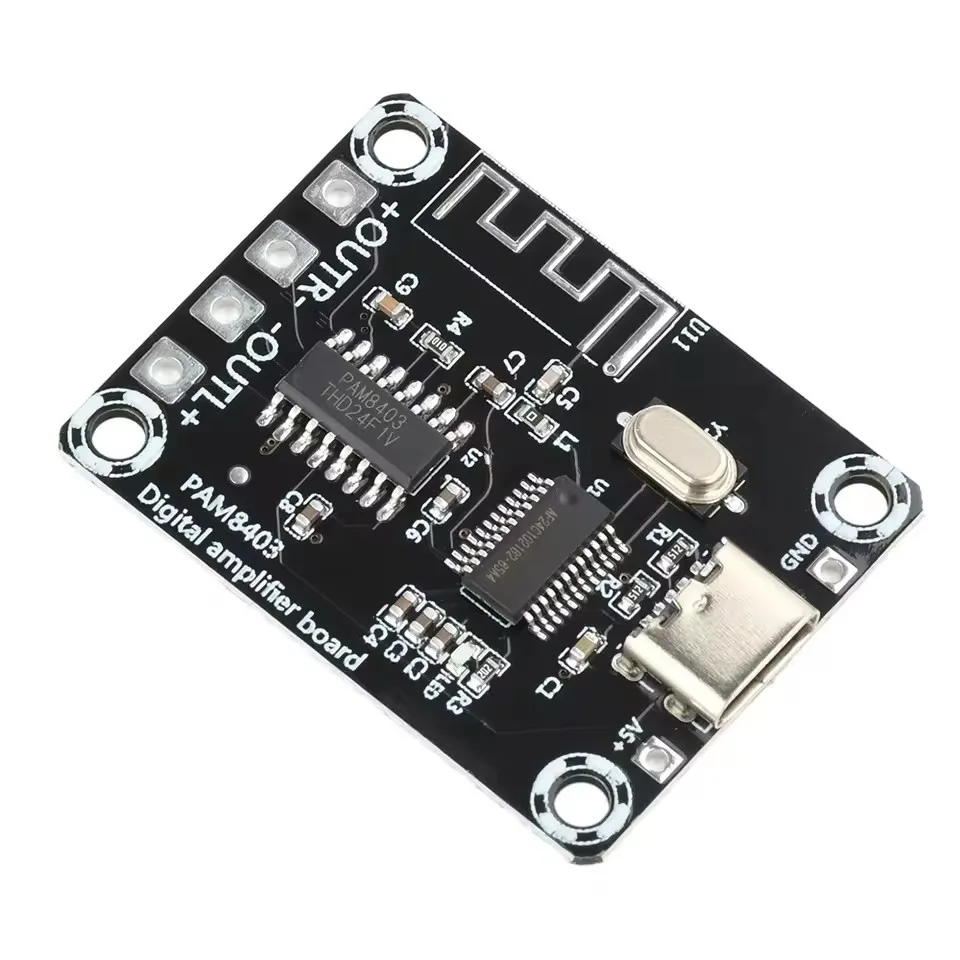

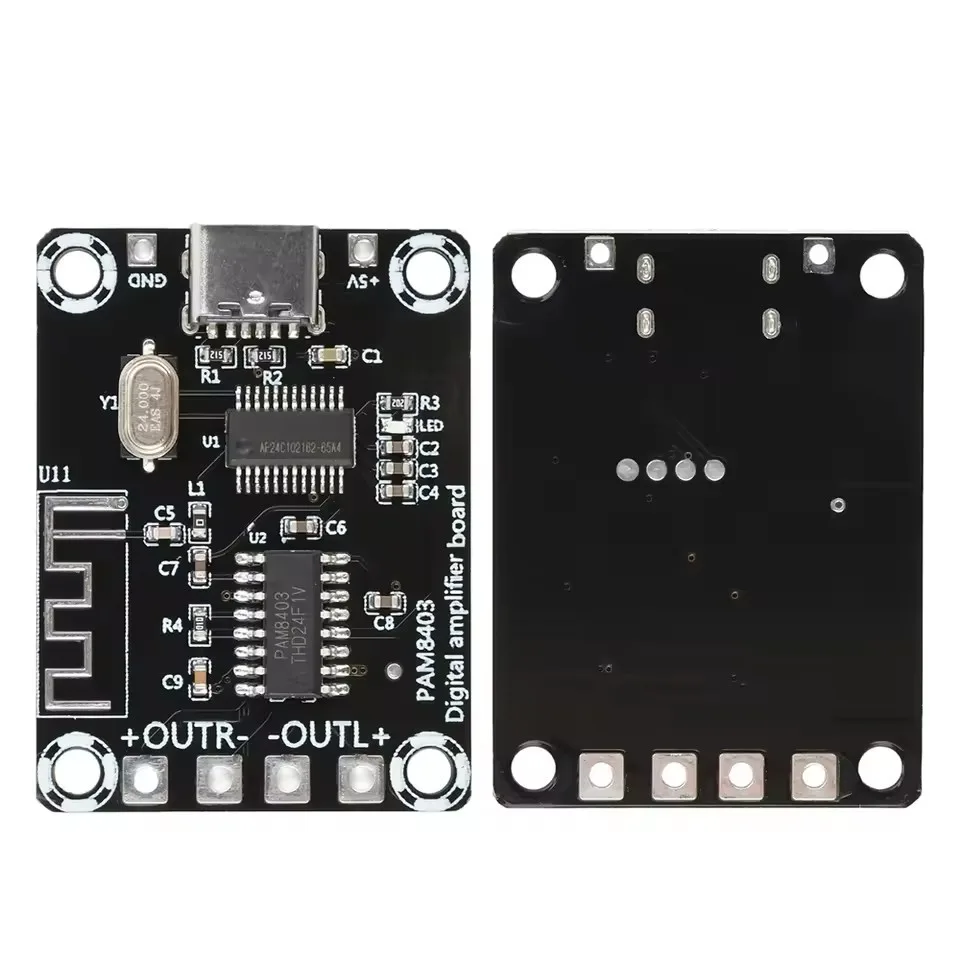

XH-A155 — компактная плата Bluetooth-аудиоусилителя на PAM8403. Объединяет беспроводной приём аудиосигнала и усиление двух каналов для подключения левого и правого динамиков. На плате размещена печатная Bluetooth-антенна. Питание 5 В подаётся через USB Type-C или контактные площадки 5V и GND. Для динамиков предусмотрены отдельные выходы OUTR+ / OUTR− и OUTL+ / OUTL−. Номинальная мощность — 5 Вт. Размеры платы — 40 × 30 мм, расстояние между центрами крепёжных отверстий — 34 × 24 мм. Четыре отверстия по углам позволяют закрепить модуль внутри корпуса. Масса — 5 г.

Характеристики

Модель

XH-A155

Микросхема усилителя

PAM8403

Бренд

LXD

Тип

Bluetooth-аудиоусилитель

Напряжение питания

5 В DC

Ток питания

1 А

Разъём питания

USB Type-C

Контакты питания

5V / GND

Аудиоканалы

2: левый и правый

Выходы на динамики

OUTR+ / OUTR−, OUTL+ / OUTL−

Номинальная мощность

5 Вт

Антенна

Печатная, на плате

Размеры платы

40 × 30 мм

Расстояние между крепёжными отверстиями

34 × 24 мм

Крепёжные отверстия

4

Масса

5 г
