Тестер ёмкости Li-ion аккумуляторов 18650 XH-M239 с ЖК-дисплеем, мА·ч / мВт·ч

Описание

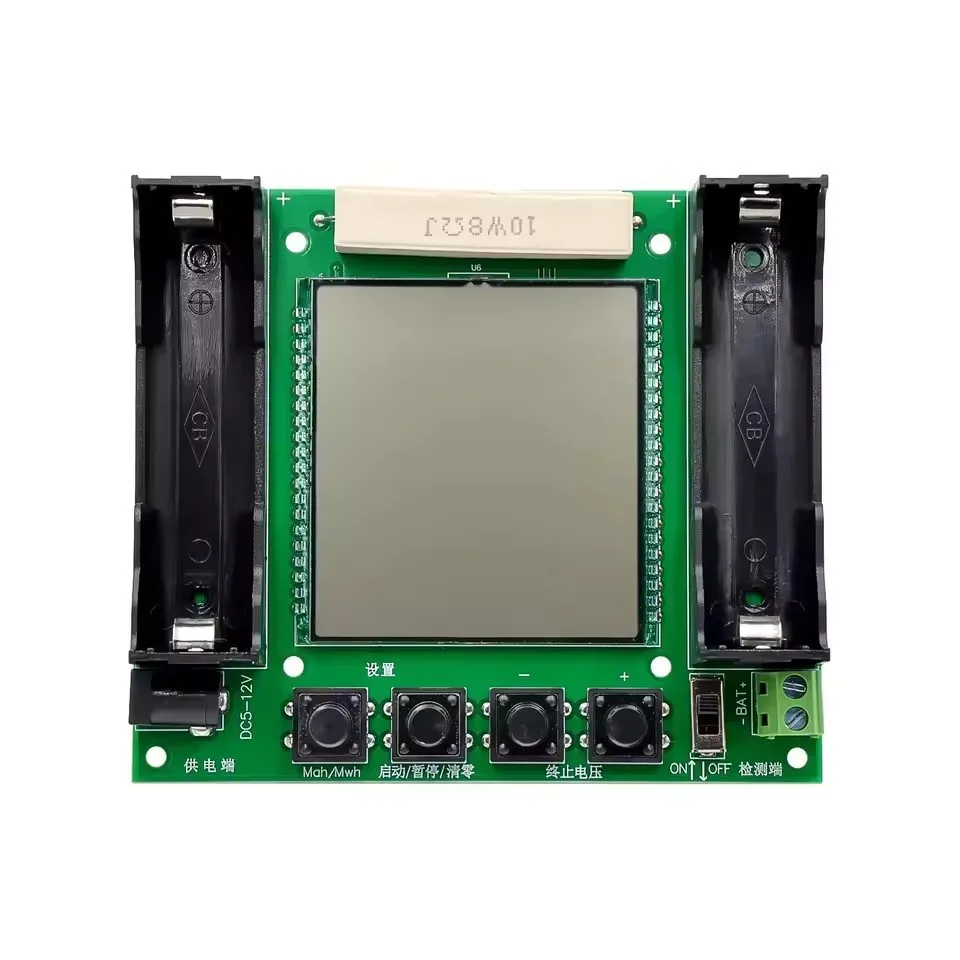

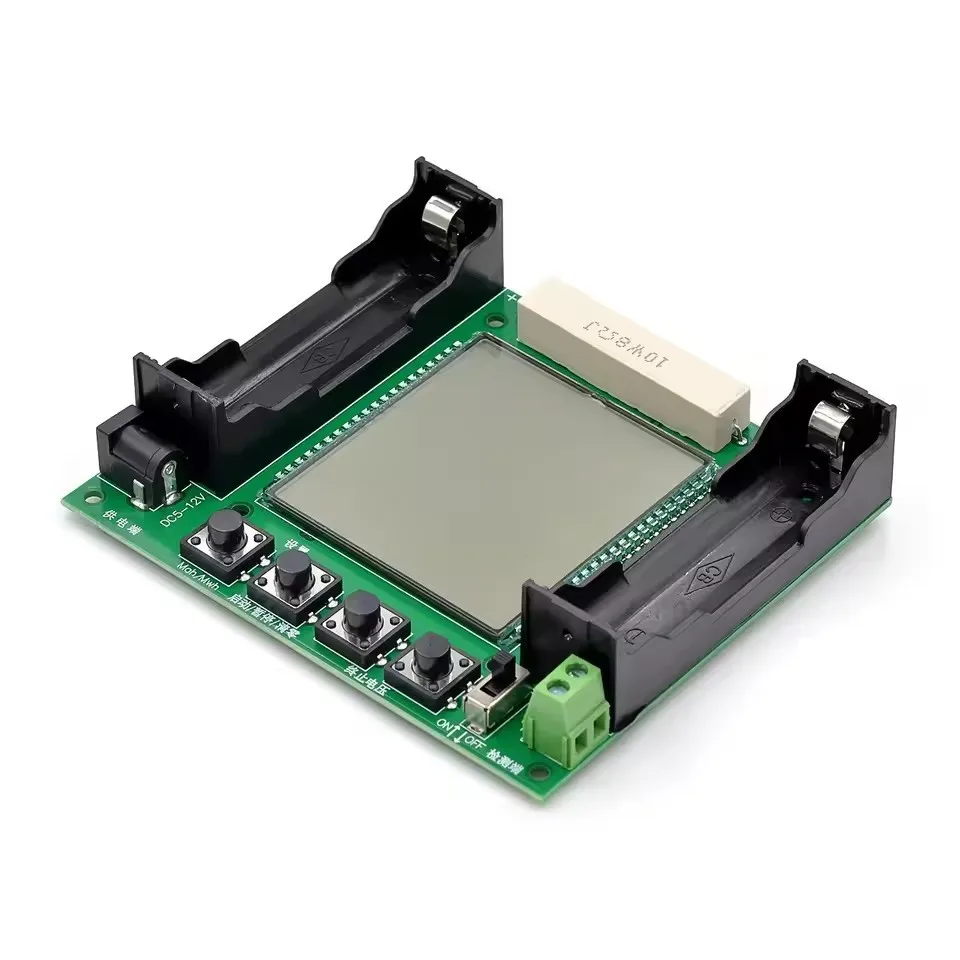

XH-M239 — модуль для проверки ёмкости литий-ионных аккумуляторов 18650. На ЖК-дисплее отображается результат в мА·ч или мВт·ч; единицы переключаются отдельной кнопкой. Для разрядного теста на плате установлен керамический резистор 8 Ом, 10 Вт. На плате два держателя 18650 с разным назначением: один относится к питанию прибора, второй — к проверяемому аккумулятору. Также предусмотрены разъём внешнего питания DC 5–12 В и винтовые контакты тестового входа BAT+ / BAT−. Четыре кнопки позволяют выбирать мА·ч/мВт·ч, запускать, приостанавливать и сбрасывать тест, а также задавать конечное напряжение разряда кнопками − и +. Рядом расположен переключатель ON/OFF. Размеры платы с держателями — 111,7 × 97,2 × 25,3 мм, масса — 95 г.

Характеристики

Модель

XH-M239

Бренд

LXD

Назначение

Тестирование ёмкости Li-ion аккумуляторов 18650

Напряжение питания

5–12 В DC

Ток питания

5 мА

Результаты измерения

Ёмкость в мА·ч, энергия в мВт·ч

Дисплей

ЖК / LCD

Количество держателей 18650

2: питание и тестируемый аккумулятор

Внешнее питание

DC-разъём с обозначением DC5–12V

Контакты тестового входа

Винтовая клемма BAT+ / BAT−

Управление

4 кнопки и переключатель ON/OFF

Функции кнопок

мА·ч / мВт·ч; старт / пауза / сброс; − / +

Настройка

Конечное напряжение разряда

Нагрузочный резистор

Керамический, 8 Ом, 10 Вт

Размеры

111,7 × 97,2 × 25,3 мм

Масса

95 г
