Плата павербанка LXD 22,5 Вт QC4 / PD3.0, 5 разъёмов, двусторонняя быстрая зарядка

Описание

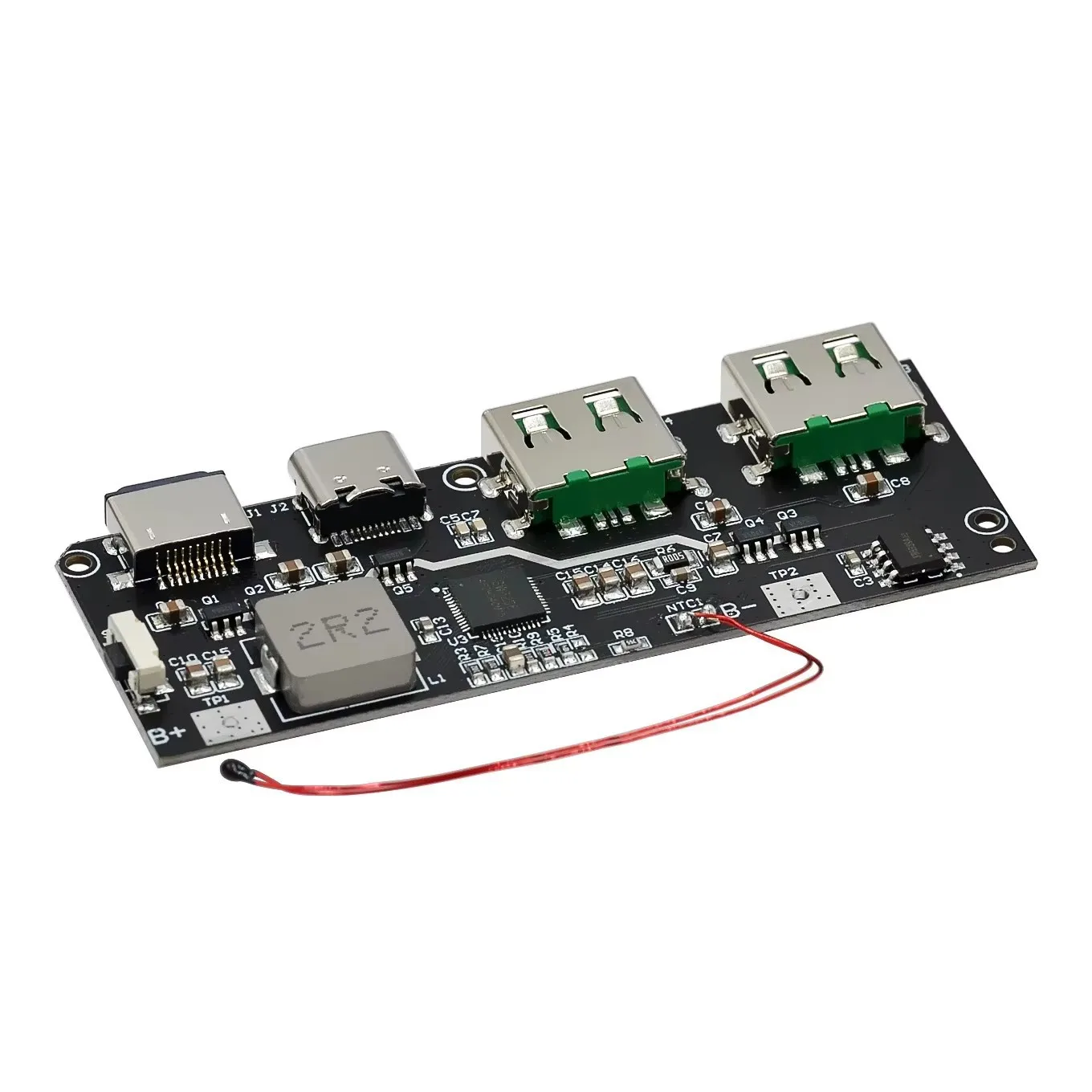

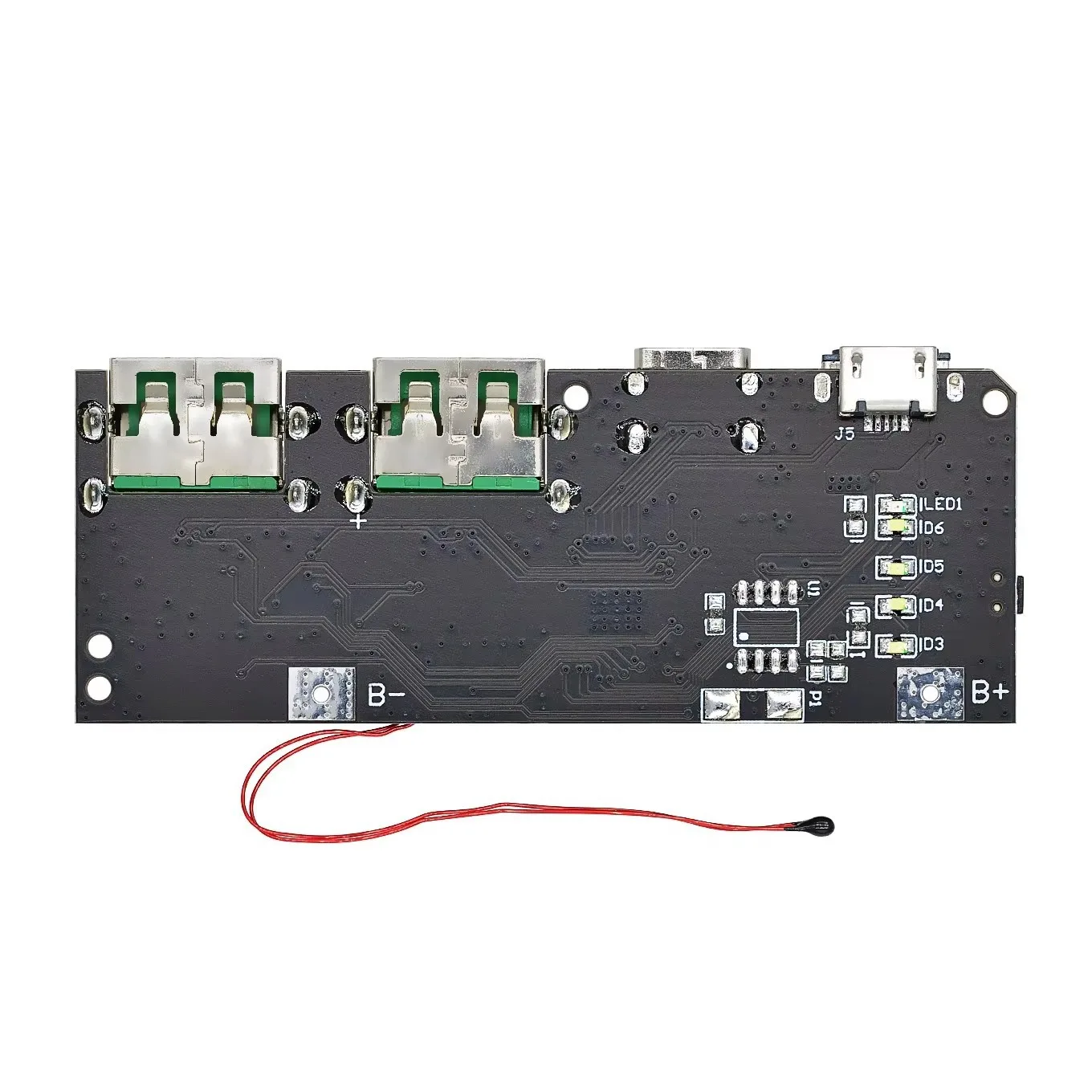

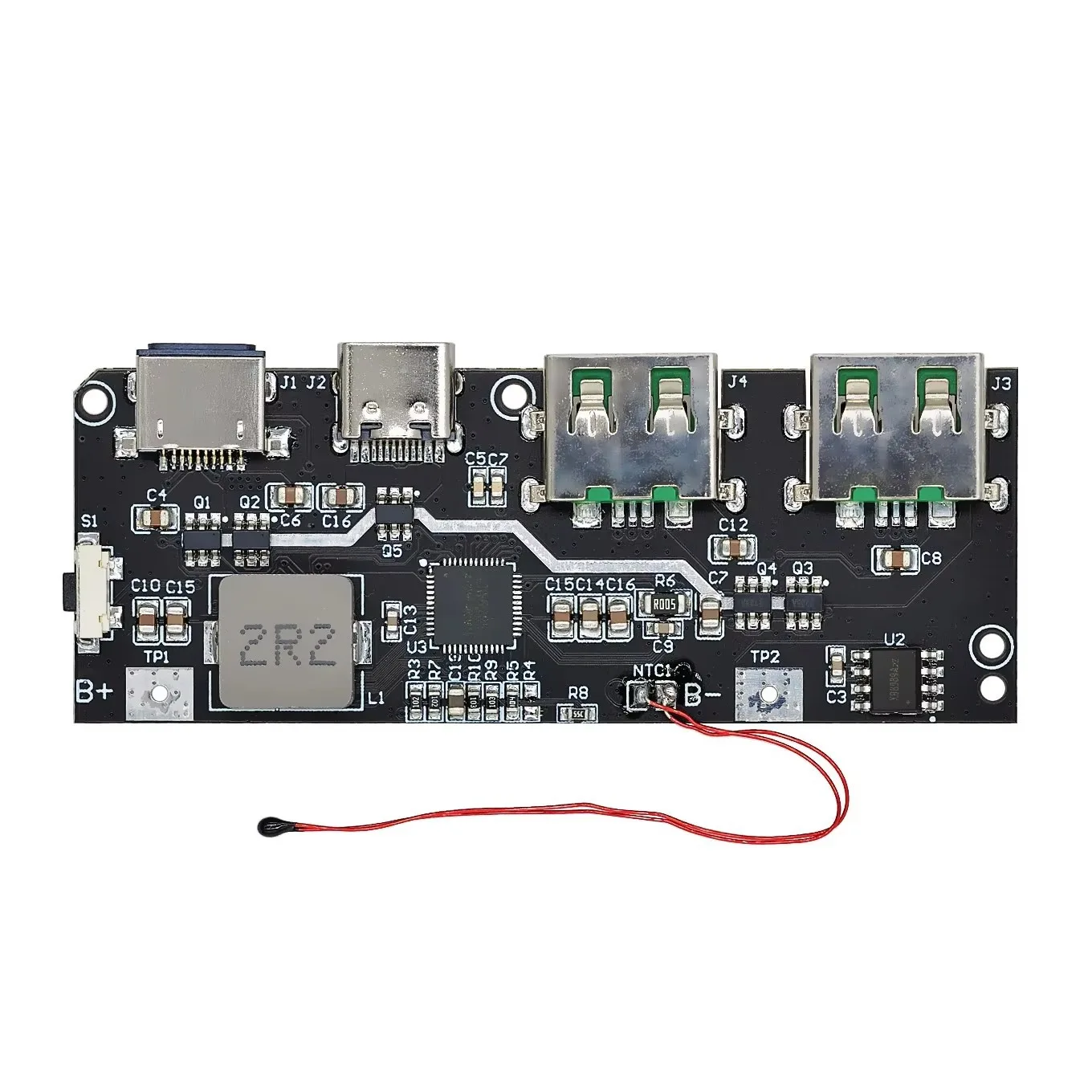

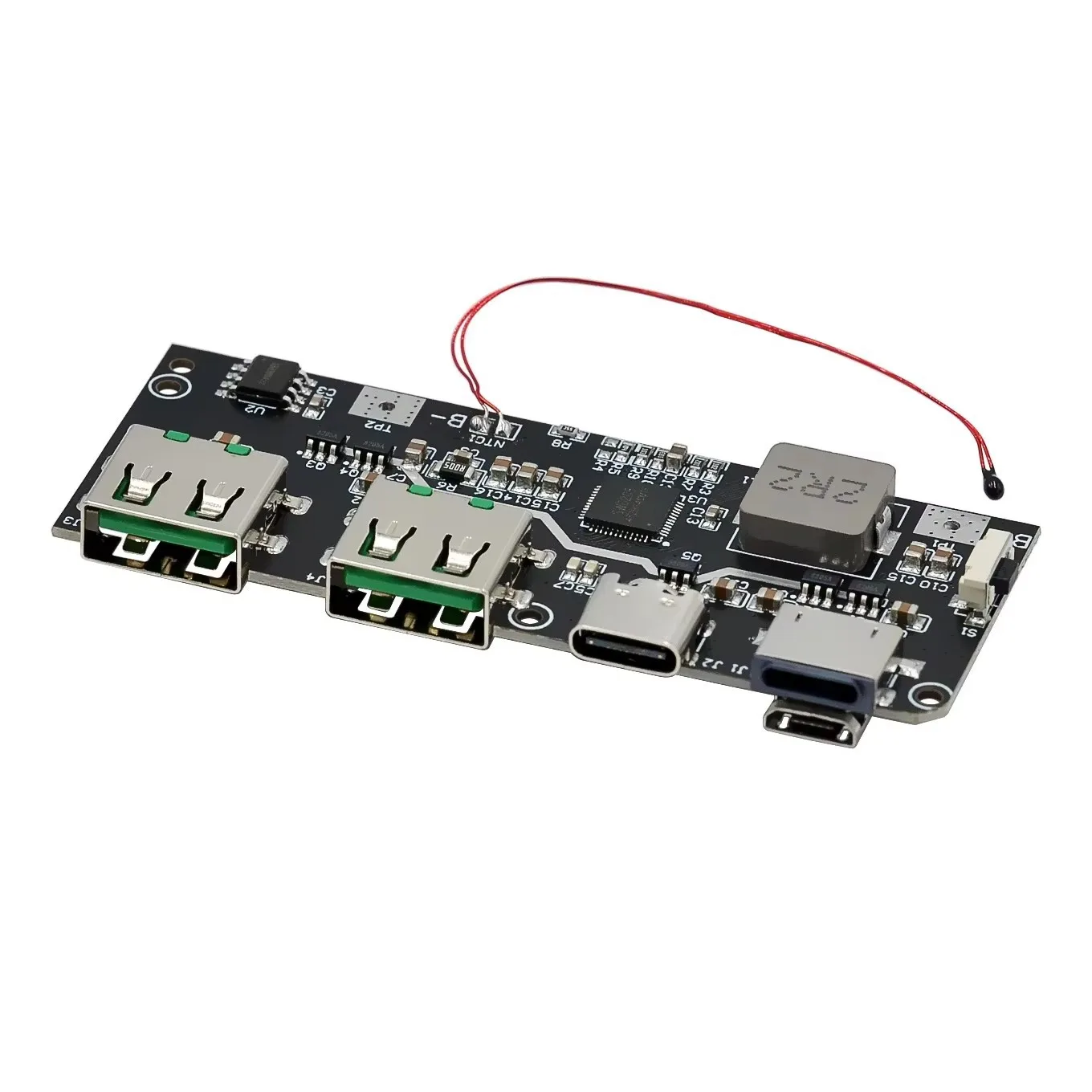

Плата контроллера LXD для самостоятельной сборки павербанка с двусторонней быстрой зарядкой и максимальной мощностью 22,5 Вт. Поддерживает протоколы QC4 и PD3.0. На плате установлены пять разъёмов: два USB-A, один USB Type-C, Micro-USB и Lightning. Аккумулятор и корпус в состав самой платы не входят. Для подключения аккумулятора предусмотрены площадки B+ и B−. На плате находятся кнопка S1 и четыре светодиодных индикатора LED1–LED4. Выносной температурный элемент подключён проводами к контактам NTC1. Такое исполнение удобно для размещения платы в собственном корпусе павербанка с доступом к разъёмам и кнопке. Один из выходных режимов — 4,5 В при 5 А, что соответствует мощности 22,5 Вт. Это не означает, что каждый порт одновременно выдаёт 22,5 Вт: фактический режим зависит от подключённого устройства, кабеля и согласованного протокола быстрой зарядки. Масса платы — 11 г. При сборке соблюдайте полярность B+ и B−, исключайте замыкание открытых контактов и закрепляйте плату так, чтобы разъёмы не испытывали нагрузки от аккумулятора. Перед подключением батареи необходимо проверить совместимость её напряжения с контроллером.

Характеристики

Тип

Плата контроллера павербанка

Бренд

LXD

Максимальная мощность

22,5 Вт

Быстрая зарядка

Двусторонняя

Протоколы быстрой зарядки

QC4 / PD3.0

Выходной режим

4,5 В / 5 А

Количество USB-разъёмов

5

USB-A

2 разъёма

USB Type-C

1 разъём

Micro-USB

1 разъём

Lightning

1 разъём

Контакты аккумулятора

B+ / B−

Индикация

4 светодиода LED1–LED4

Управление

Кнопка S1 на плате

Температурный датчик

Выносной элемент на проводах, контакты NTC1

Масса

11 г
